Uziemienie szafy krosowniczej jest ważne zarówno dla bezpieczeństwa, jak i wydajności sieci. Prawidłowe uziemienie chroni sprzęt przed zakłóceniami elektrycznymi i zapobiega niebezpiecznym sytuacjom. W tym poradniku dowiesz się, jak bezpiecznie uziemić szafę krosowniczą lub serwerową krok po kroku.
Dlaczego uziemienie jest ważne?
Uziemienie zapewnia bezpieczne rozładowanie ładunków elektrycznych. W szafie krosowej lub serwerowej oznacza to, że wszystkie części przewodzące (takie jak drzwi i panele boczne) są podłączone do uziemienia. Jeśli szafa krosowa nie ma prawidłowego uziemienia, ładunki elektrostatyczne, zakłócenia elektromagnetyczne lub wahania napięcia mogą spowodować uszkodzenie urządzeń sieciowych, takich jak przełączniki, panele krosowe i serwery.
Uziemienie szafy krosowej w 3 krokach

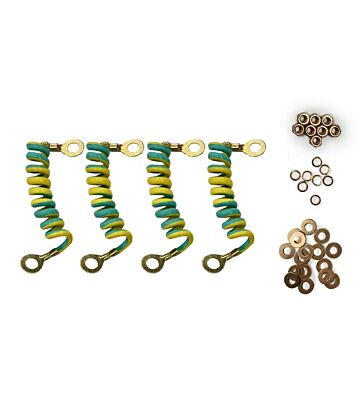

Podczas uziemiania szafki krosowe zawsze używaj dołączonego zestawu uziemiającego. Łączy on drzwi i panele boczne z systemem uziemienia szafy.
Oto jak postępować:

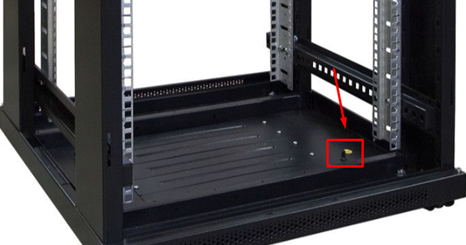

1. Wewnątrz szafy, na drzwiach i panelach bocznych znajdują się kołki uziemiające.
2. Podłącz jeden koniec przewodu uziemiającego do ramy, a drugi koniec do drzwi lub panelu bocznego.
Uwaga! Dokręcaj śruby TYLKO RĘCZNIE, aby nie dopuścić do zerwania gwintu!
3. Powtórz tę czynność ze wszystkimi czterema kablami.
Ryzyko związane ze słabym uziemieniem szafy krosowej
Niedostatecznie uziemiona szafa serwerowa lub szafa krosowa może prowadzić do:
- Porażenia prądem
- Uszkodzenie sprzętu → wysokie koszty naprawy
- Zakłócona praca sieci spowodowana awariami
- Zagrożenie pożarem w przypadku uderzenia pioruna lub przepięcia
- Kary za naruszenie przepisów i regulacji

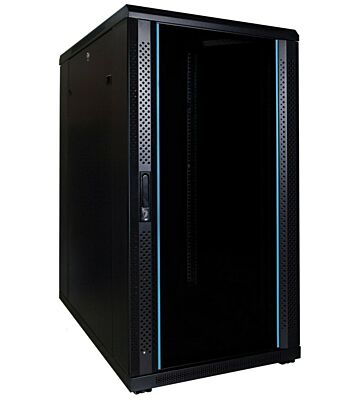

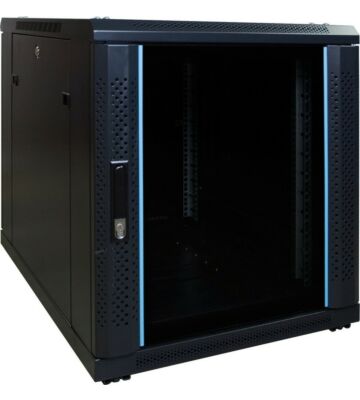

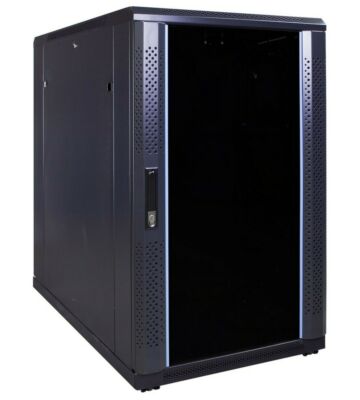

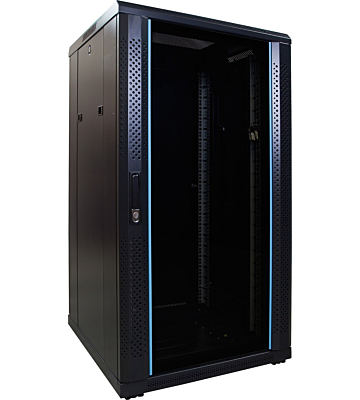

Nasze najpopularniejsze szafy serwerowe i krosowe
Wszystkie nasze szafy serwerowe i krosowe są dostarczane z zestawem uziemiającym. Zobacz najpopularniejsze szafy serwerowe i szafki krosowe tutaj.
-
2 258,72 zł 2 778,23 zł -
1 822,25 zł 2 241,37 zł -
2 466,04 zł 3 033,23 zł -
2 302,36 zł 2 831,90 zł -
2 760,65 zł 3 395,60 zł
Uziemienie zgodne z normami
W Holandii sieci muszą spełniać normy NEN (w Polsce odpowiednio PN-HD 60364, PN-EN 50174 i PN-EN 50310): NEN 1010, NEN-EN 50174 i NEN-EN 50310. Zgodnie z tymi przepisami, każda instalacja sieciowa musi być podłączona do przewodu wyrównawczego (minimum 25 mm²). Gwarantuje to brak różnic potencjałów, co zwiększa bezpieczeństwo instalacji i zapobiega jej awariom.
Nieprzestrzeganie tych zasad? Nieprzestrzeganie tych przepisów dotyczących prawidłowego wyrównania potencjałów w instalacjach elektrycznych, w tym w szafach serwerowych, może prowadzić do konsekwencji prawnych i ryzyka odpowiedzialności.
Plan krok po kroku: uziemienie szafy serwerowej
1. Planowanie i przygotowanie
Przed rozpoczęciem uziemienia ważny jest jasny plan. Wybierz jeden centralny punkt uziemienia lub oddzielne punkty dla każdego elementu. Sprawdź również lokalne przepisy. Weź pod uwagę wszystkie kable, puszki przyłączeniowe i niezbędne materiały (takie jak szyny uziemiające, końcówki kablowe i przewody uziemiające).
Przydatne akcesoria do przygotowania:
2. Wybierz odpowiednie materiały uziemiające
Do uziemienia szafy serwerowej wymagane są materiały wysokiej jakości. Aby zapewnić optymalną przewodność, najlepiej wybrać miedziane kable uziemiające. Upewnij się, że wszystkie połączenia są łatwo dostępne i użyj odpowiednich śrub i zacisków. Nasze szafy krosowe i serwerowe są dostarczane z zestawem uziemiającym. Za pomocą tego zestawu można połączyć panele boczne, drzwi przednie i tylne, aby uziemić całą szafę.

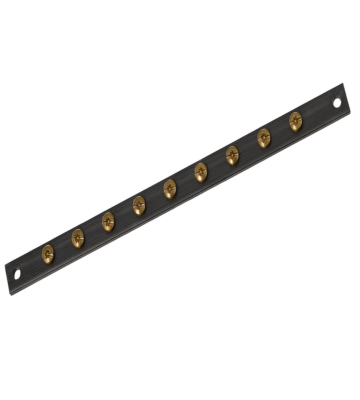

Akcesoria do uziemienia szafy serwerowej
3. Uziemienie panelu krosowego w szafie serwerowej
Uziem również wszystkie aktywne komponenty w szafie krosowniczej. Dotyczy to przełączników, paneli krosowniczych, serwerów i innego sprzętu sieciowego. Podłącz je do szyny uziemiającej w szafie. Zwróć również uwagę na odpowiednie zarządzanie okablowaniem – zapewni to bezpieczeństwo i porządek w instalacji.
4. Kontrola i konserwacja
Po zainstalowaniu uziemienia sprawdź wszystkie połączenia. Regularnie przeprowadzaj kontrole, aby upewnić się, że szafa krosownicza jest prawidłowo uziemiona. Korozja i inne uszkodzenia mogą stanowić zagrożenie.
Dodatkowa wskazówka: zadbaj o porządek w szafie krosowej
Prawidłowo uziemiona szafa krosownicza wymaga również schludnego okablowania. Dobre zarządzanie kablami zapewnia przejrzystość, szybsze rozwiązywanie problemów i profesjonalny wygląd.
