Przewodnik po konfiguracji 19-calowej szafy krosowej lub szafy serwerowej (2025)

Prawidłowy układ szafy krosowniczej jest ważny dla Twojej sieci. Ale jak zapewnić, aby układ szafy krosowniczej był zarówno funkcjonalny, jak i uporządkowany? W tym przewodniku dowiesz się, na co zwrócić uwagę, i otrzymasz praktyczne wskazówki, które możesz od razu zastosować.

Czym jest 19-calowa szafa krosownicza lub szafa serwerowa?

19-calowe szafy serwerowe i szafy krosowe to standardowe obudowy do urządzeń sieciowych i serwerów. Nazwa „19 cali” odnosi się do dokładnej odległości 48,26 cm między pionowymi profilami montażowymi. Ten standardowy wymiar gwarantuje, że cały sprzęt sieciowy, taki jak przełączniki, routery, serwery i akcesoria, idealnie zmieści się w szafie.

Zalety dobrze zaprojektowanej obudowy 19-calowej:

• Centralne zarządzanie wszystkimi urządzeniami sieciowymi
• Lepsze chłodzenie i wentylacja
• Zwiększone bezpieczeństwo cennych urządzeń
• Łatwiejsza konserwacja i rozwiązywanie problemów
• Profesjonalny wygląd

Cztery podstawowe elementy układu szafy krosowej

1. Panele krosowe do okablowania strukturalnego

19-calowe panele krosowe tworzą uporządkowaną strukturę sieci. Stanowią centralne punkty połączeń, w których zbiegają się wszystkie kable sieciowe. Numerując każdy port i łącząc go z konkretnym miejscem w budynku, zapewniasz natychmiastową przejrzystość. Jaki typ panelu krosowego pasuje do Twojej sytuacji?

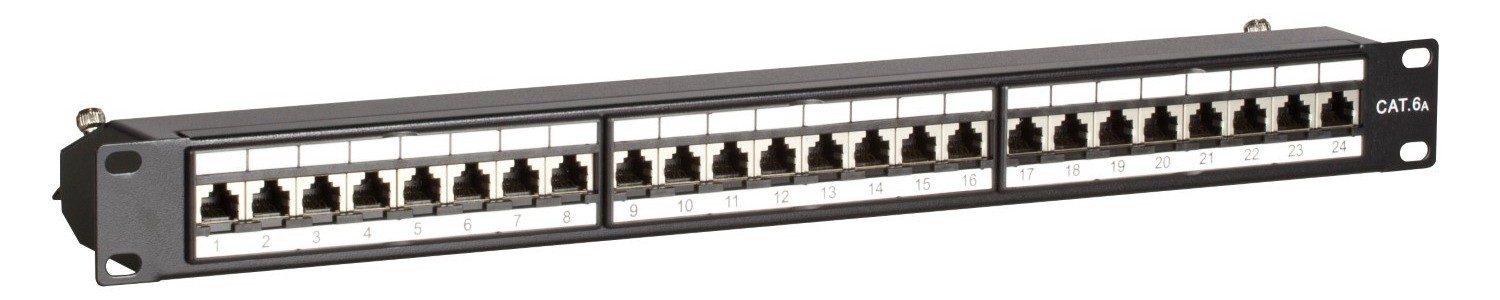

• Standardowe panele krosowe: Te panele posiadają stałe porty RJ45 z przodu. Kable podłącza się z tyłu za pomocą narzędzia LSA, a z przodu kable krosowe do urządzeń sieciowych. To idealne rozwiązanie w standardowych konfiguracjach, w których z góry wiadomo dokładnie, jakich połączeń potrzebujesz.

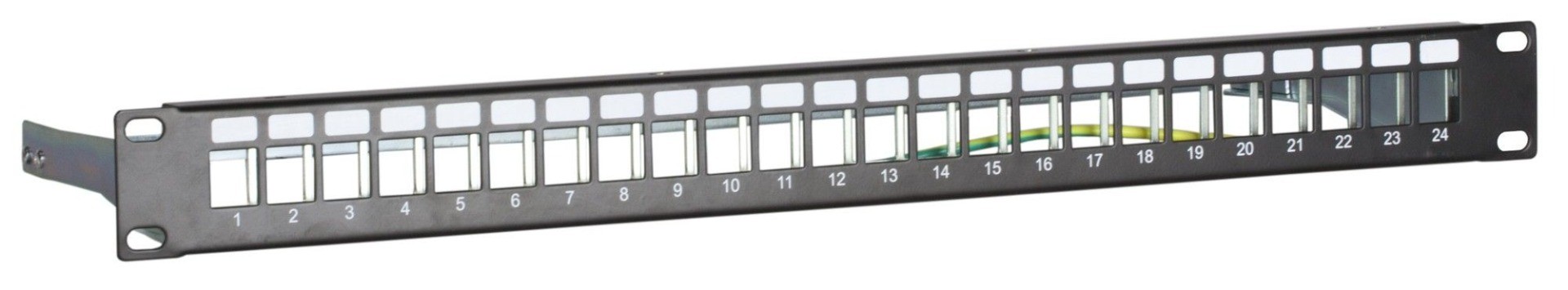

• Panele krosowe Keystone: Aby uzyskać maksymalną elastyczność, wybierz panel krosowy Keystone. Te panele nie posiadają jeszcze portów. Sam decydujesz, które moduły Keystone zainstalować w panelu krosowym. Możesz wybierać między ekranowanymi (STP) i nieekranowanymi (UTP) modułami Keystone, CAT5e, CAT6 lub CAT6a.

Porada: Zawsze instaluj panele krosowe na górze szafy, aby zapewnić optymalne zarządzanie kablami.

2. Zarządzanie okablowaniem w szafach krosowych wymagających niewielkiej konserwacji

Szafa serwerowa bez odpowiedniego systemu zarządzania okablowaniem szybko staje się zagracona. Profesjonalne zarządzanie okablowaniem nie tylko zapewnia schludny wygląd, ale także poprawia przepływ powietrza, usprawnia konserwację i wydłuża żywotność kabli. Wybierz spośród poniższych rozwiązań do zarządzania okablowaniem:

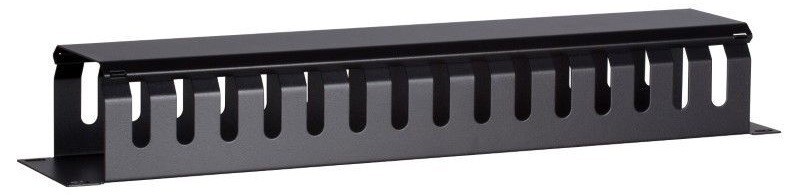

• Poziome korytka kablowe: idealne do prowadzenia kabli krosowych pomiędzy panelami krosowymi i przełącznikami
• Pionowe korytka kablowe: idealne do uporządkowania kabli biegnących przez szafę
• Uchwyty na kable : zapewniają uporządkowane wiązki bez uszkadzania kabli
• Opaski zaciskowe na rzep: bardziej ekologiczne niż tradycyjne opaski zaciskowe, ponieważ nadają się do ponownego użycia i lepiej rozkładają nacisk na kabel.

Wskazówka: Grupuj kable krosowe według funkcji lub działu i używaj różnych kolorów, aby ułatwić ich identyfikację. Używaj krótkich kabli krosowych (25-50 cm) między urządzeniami znajdującymi się blisko siebie. To zapewni jeszcze lepszy efekt.

3. Półki do elastycznego przechowywania różnych urządzeń

Nie wszystkie urządzenia sieciowe mają 19 cali. Do tych urządzeń potrzebne są półki. Wybierz spośród różnych typów:

• stałe półki : montuje się je z boku między pionowymi słupkami. Dzięki temu półki te mają maksymalną nośność. Półki stałe są idealne do cięższego sprzętu.
• wysuwane półki : idealne do sprzętu, do którego potrzebujesz regularnego dostępu. Pomyśl na przykład o serwerach. Dzięki nośności do 18 kg, te półki znacznie ułatwiają konserwację.

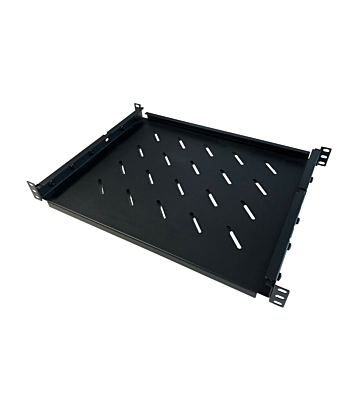

• Półki uniwersalne półki : te półki mają wysuwane punkty montażowe. Pozwala to na dopasowanie ich do głębokości szafki krosowniczej. Ponieważ uniwersalne półki mają 4 punkty montażowe, oferują dużą nośność.

Porada: Przechowuj ważne instrukcje i poufną dokumentację w zamykanych szufladach.

4. Panele zaślepiające dla lepszego wyglądu i kontroli temperatury

Za pomocą puste panele możesz zamknąć puste przestrzenie w szafie serwerowej lub krosownicy. To nie tylko kwestia estetyki, ale również ważna rola w kontroli temperatury. Zapobiegają one cofaniu się ciepłego powietrza do chłodniejszych stref. To znacznie poprawia wydajność wentylatorów i systemów chłodzenia. Wybierz odpowiedni typ panelu:

• Pełne panele zaślepiające: idealne do maksymalnej kontroli przepływu powietrza w chłodzonych serwerowniach
• Perforowane panele zaślepiające: najlepszy wybór, jeśli posiadasz sprzęt wytwarzający dużo ciepła i wymagający dodatkowej wentylacji.

Wskazówka: Zamontuj perforowane panele osłonowe nad urządzeniami generującymi ciepło, aby zapewnić optymalne chłodzenie. Dostępne wysokości wahają się od 0,5 do 6 U, dzięki czemu możesz wypełnić dowolną przestrzeń.

Zbuduj własną szafę krosową: Krok po kroku do własnej szafy sieciowej

Rozważasz samodzielne zbudowanie szafy krosowniczej? Z odpowiednią wiedzą i częściami jest to z pewnością możliwe. Zacznij od wyboru odpowiedniego rozwiązania 19-calowego. Otwarte stojaki przekaźnikowe to doskonałe rozwiązanie. Te 19-calowe ramy są na kółkach i można je łatwo umieścić w istniejącej szafie lub pomieszczeniu.

Budując samodzielnie szafę krosową, zwróć szczególną uwagę na zapewnienie wystarczającej ilości miejsca na przyszłą rozbudowę. Zaplanuj co najmniej 30% dodatkowej pojemności. W przypadku szafy krosowej DIY, rozważ również dobry system wentylacji. Zaletą otwartego stojaka rack jest dostępność wszystkich komponentów z każdej strony. Ułatwia to instalację i konserwację.

Lista kontrolna optymalnego układu szafy krosowej

✓ panele krosowe – uporządkowane okablowanie sieciowe z przejrzystą strukturą etykiet
✓ zarządzanie kablami – kable strukturalne i wiązkowe dla łatwej konserwacji
✓ półki – strategicznie umieszczone dla sprzętu bez formatu 19-calowego
✓ puste panele – profesjonalne wykończenie z optymalną cyrkulacją powietrza

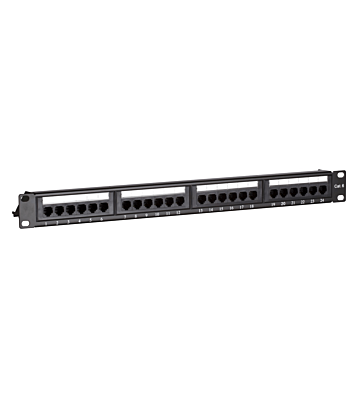

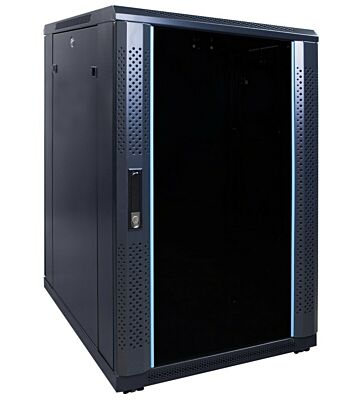

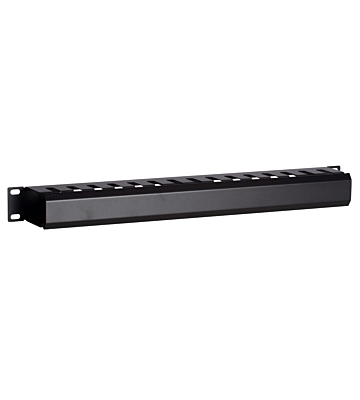

Popularne produkty do wyposażenia szafki krosowej

Dobrze skonfigurowana 19-calowa szafa krosownicza lub serwerowa nie tylko oszczędza czas na konserwacji, ale także wydłuża żywotność cennego sprzętu sieciowego. Postępuj zgodnie z tymi wskazówkami i przekształć swoją sieć w sprawną, profesjonalną infrastrukturę IT.
