Sieć przewodową konfiguruje się za pomocą kabla FTP. Robi się to na przykład między routerem a laptopem, telewizorem Smart TV lub konsolą PlayStation. Aby nawiązać to połączenie, należy zaterminować kabel. W tym artykule dowiesz się, jak zaterminować kabel FTP w gniazdku ściennym lub złączu w 6 krokach.

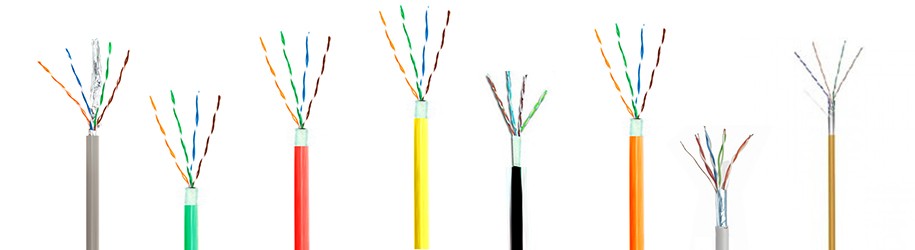

Czym jest kabel FTP?
Skrętka foliowana to kabel sieciowy składający się z wielu skręconych par przewodów miedzianych otoczonych folią. Folia zapewnia szybki i stabilny sygnał internetowy. Dzięki temu ryzyko zakłóceń zewnętrznych jest minimalne. Kable FTP są szeroko stosowane do łączenia urządzeń takich jak komputery, przełączniki i routery.
Kable FTP dostępne są w kategoriach Cat5e, Cat6, Cat6a i Cat7. W zależności od pożądanej prędkości, należy wybrać jedną z tych kategorii. Potrzebujesz pomocy w wyborze odpowiedniego kabla? Przeczytaj ten artykuł: Jaka jest różnica między Cat5e, Cat6, Cat6a i Cat7?
kupić kable internetowe
Wiesz, jakich kabli potrzebujesz? Wybierz kable bezpośrednio poniżej.
Podłączanie kabla FTP do ekranowanego gniazdka ściennego
Chcesz podłączyć kabel FTP do ekranowanego gniazdka ściennego? Przeczytaj artykuł: Podłączanie gniazdka ściennego krok po kroku.
Poniżej wyjaśniamy krok po kroku, jak podłączyć złącze ekranowane do kabla FTP.
Podłączanie złącza do kabla FTP
Aby zachować mocne parametry kabla (S)FTP, należy również używać ekranowanych złączy. Dlatego przed rozpoczęciem połączenia należy sprawdzić, czy używasz zarówno ekranowanych kabli, jak i złączy.
Potrzebujesz tego
- Kabel FTP Danicom Cat5, 6, 6a lub 7
- jedno lub więcej ekranowanych złączy o tej samej kategorii co kabel FTP
- ściągacz izolacji z kabli
- szczypce zaciskowe

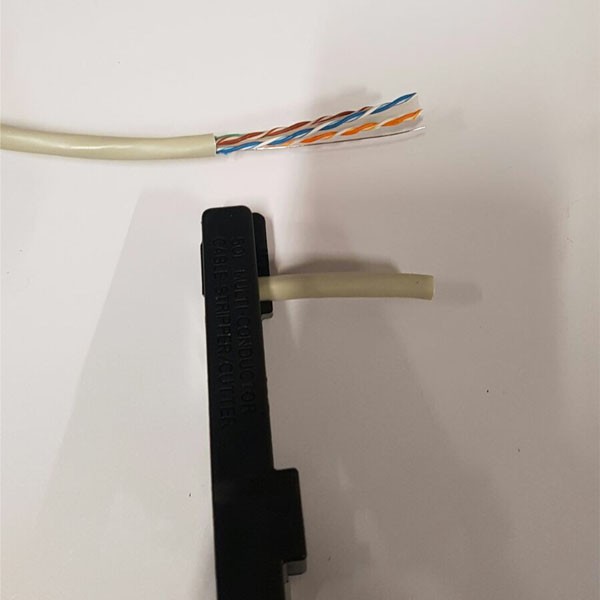

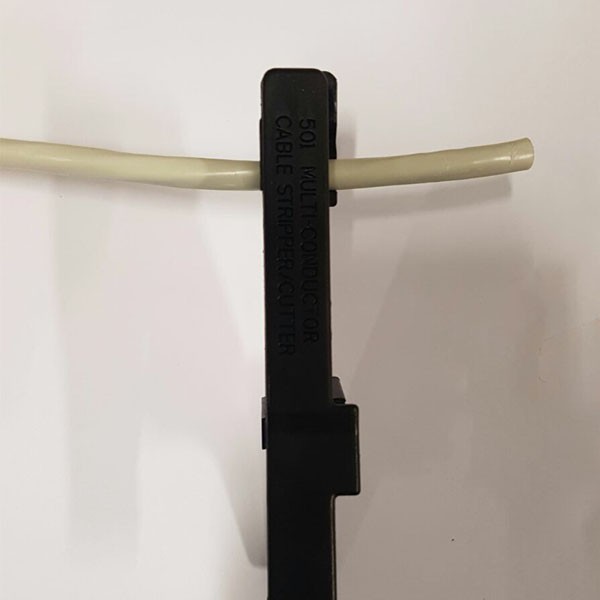

Krok 1 – Zdejmij izolację kabla
Weź ściągacz izolacji i zdejmij izolację na długości około 6 centymetrów kabla.

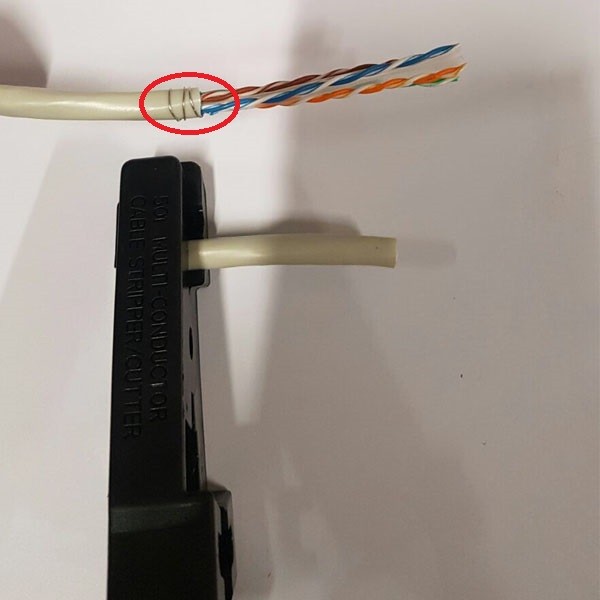

Krok 2 – Owiń metalowy przewód uziemiający wokół końca osłony kabla

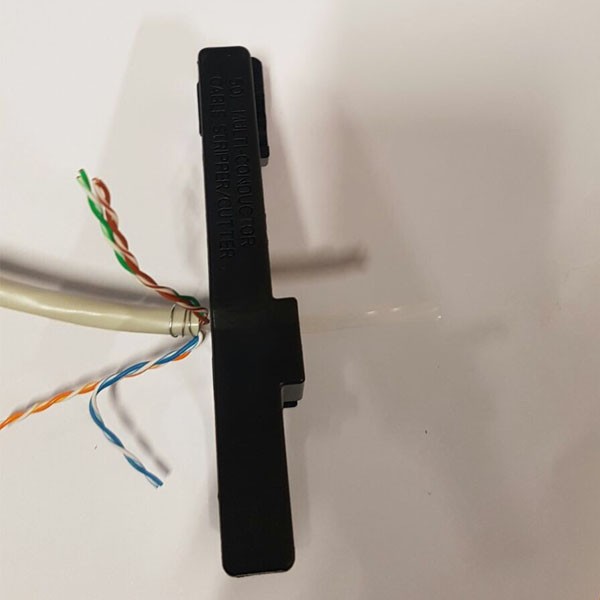

Krok 3 – Złóż pary przewodów w dół, aby odciąć „biały krzyż” za pomocą ściągacza izolacji.

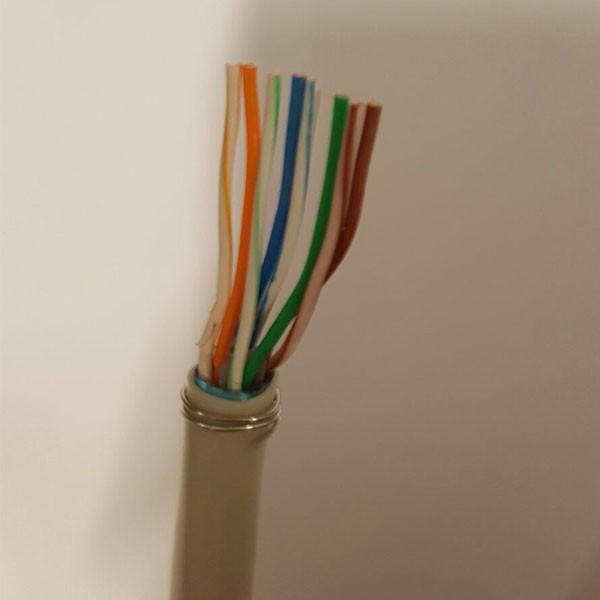

Krok 4 – Ułóż żyły we właściwej kolejności i przytnij je prosto.
Ułóż pary przewodów we właściwej kolejności. Postępuj zgodnie z europejską normą B.
1: Biało-pomarańczowy
2: Pomarańczowy
3: Biało-zielony
4: Niebieski
5: Niebiesko-biały
6: Zielony
7: Brązowo-biały
8: Brązowy
Wykończenie zgodne z europejską normą B
Europejska norma B ( EN 50173-1 ) zawiera wytyczne dotyczące instalacji i zarządzania sieciami. Norma ta gwarantuje wysoką jakość sieci. Ponieważ wszystkie urządzenia w Europie są podłączone zgodnie z tą normą, masz pewność, że instalacja jest bezpieczna i wykonana prawidłowo.
Krok 5 – Wsuń pary przewodów do złącza
Nasuń złącze na pary przewodów.

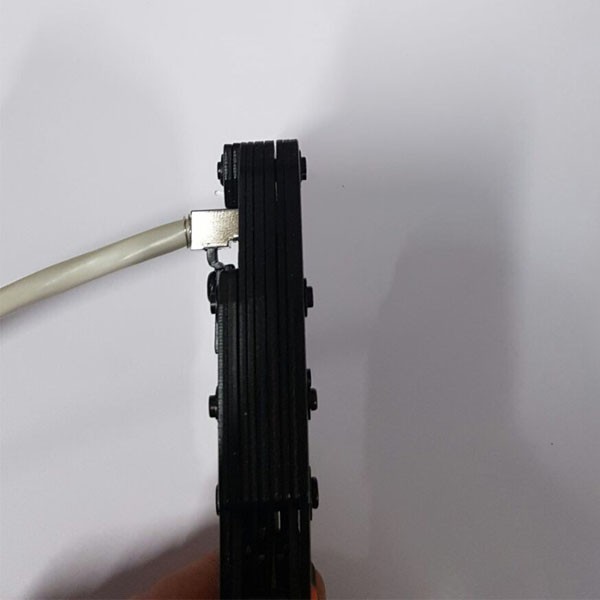

Krok 6 – Mocno zaciśnij złącze za pomocą zaciskarki
Jeżeli złącze ma dobry kontakt z parami przewodów, należy zabezpieczyć złącze za pomocą zaciskarki.

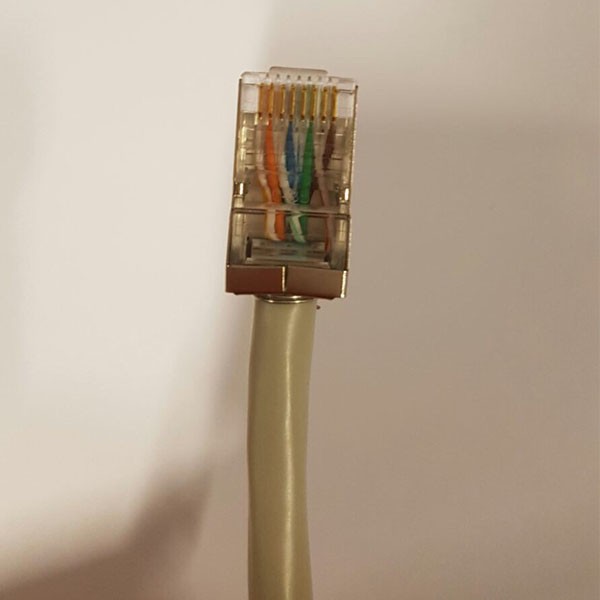

Właśnie zamontowałeś złącze na kablu FTP.
