Chcesz zainstalować nową sieć domową lub wymienić istniejące okablowanie sieciowe. Czasy plastikowych kanałów kablowych na listwach przypodłogowych minęły i naprawdę zabierasz się do pracy. Nowy kabel musi być starannie ukryty w ścianie, podłodze lub suficie. A ponieważ otwór w ścianie musi być jak najmniejszy, wybierasz kabel na bębnie. Ten kabel nie ma jeszcze złączy. Musisz więc wziąć pod uwagę tylko średnicę kabla, a nie znacznie szerszą wtyczkę. Po przeciągnięciu kabla z punktu A do punktu B, kończysz go złączami. W tym blogu przeczytasz:
- jaki typ kabla potrzebujesz,
- wszystko, czego potrzebujesz do wykonania kabla UTP i
- jak podłączyć kabel UTP w 5 prostych krokach.
Chcesz zacząć od razu?
Już wiesz dokładnie, czego potrzebujesz? Wybierz potrzebne materiały tutaj i zacznij działać.
-
150,71 zł 185,37 zł
Jakiego rodzaju kabla potrzebuję?
Jeśli jeszcze nie wiesz, jaką kategorię kabla, materiał i ekranowanie potrzebujesz, pokrótce wyjaśnimy, kiedy dokonać wyboru.
Wybierz kategorię kabla
Możesz wybierać spośród:
Kable Cat 5e i Cat 6 obsługują prędkości do 1000 Mb/s i nadają się do sieci gigabitowych. Jednak przepustowość Cat 6 przy częstotliwości 250 MHz jest 2,5 razy większa niż Cat 5e. Oba kable nadają się do sieci domowych.
Kable Cat6a i Cat7 o przepustowości 10 000 Mb/s nadają się do sieci 10-gigabitowych. Podczas gdy Cat6a ma przepustowość 500 MHz, Cat7 oferuje 600 MHz. Kable Cat6a i Cat7 są optymalne do intensywnego użytkowania sieci przez małe i średnie przedsiębiorstwa oraz większe firmy.
Najnowsza generacja kabli Cat8 obsługuje prędkości do 40 Gb/s przy paśmie 2000 MHz. Dzięki temu znajdują zastosowanie w dużych, profesjonalnych sieciach IT. Podsumowując: im wyższa kategoria, tym szybszy ruch danych i tym więcej danych można przetwarzać jednocześnie.
Materiał żył
Po wybraniu kategorii odpowiadającej Twojemu użytkowaniu internetu, możesz wybrać pomiędzy CCA a 100% miedzią. Mamy tu na myśli materiał, z którego wykonany jest rdzeń kabla – przewodniki. Kabel 100% miedziany jest najlepszym wyborem, ponieważ jest mniej podatny na pęknięcia i lepiej przewodzi sygnały sieciowe. Ponadto kabel 100% miedziany nadaje się do PoE.
Elastyczny lub sztywny kabel
Aby zakończyć kabel złączem, użyj elastycznego kabla. Ponieważ obecnie używamy kabli „prostych”, złącza należy przymocować do obu końców kabla w ten sam sposób.
Jeśli podłączasz kabel do listwy LSA w gnieździe ściennym lub panelu krosowym, potrzebny jest sztywny kabel.
A co wybrać, jeśli chcesz podłączyć kabel do listwy LSA z jednej strony, a do wtyczki RJ45 z drugiej? W takim przypadku wybierasz kabel sztywny i złącze odpowiednie do kabli sztywnych. Przy wszystkich naszych złączach informujemy, czy nadają się do kabli giętkich, czy sztywnych.
Ekranowanie
Kupując kabel na szpuli, wybierasz pomiędzy kablem nieekranowanym (UTP) a ekranowanym (FTP). Wybór jest prosty: jeśli kabel nie znajduje się obok kabla zasilającego lub koncentrycznego, a pozostałe elementy sieci i kable są nieekranowane, wystarczy kabel UTP. Jeśli pozostałe kable sieciowe, na przykład panel krosowy, są ekranowane lub jeśli nie masz pewności, wybierz kabel FTP.
Film instruktażowy

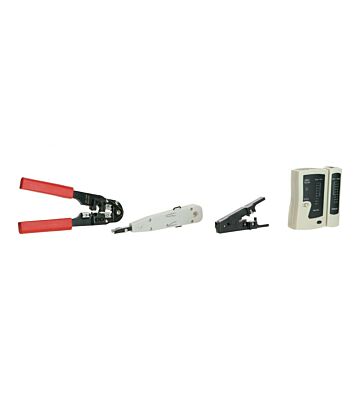

Czego potrzebujesz do zrobienia kabla internetowego?
Potrzebne będą następujące części:

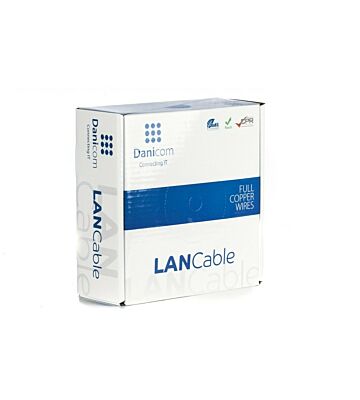

- kabel cat5e na szpuli lub Kabel Cat6 na szpuli
- złącza
- ściągacz izolacji z kabli
- szczypce zaciskowe
- tester kabli
Najczęściej wybierane produkty do wykonania kabla UTP
- 150,71 zł 185,37 zł
Masz wszystkie potrzebne materiały? Możesz zaczynać!
Plan krok po kroku
Podłączysz wtyczkę RJ45 do kabla UTP w 5 prostych krokach. Poniżej wyjaśniamy każdy krok.
- Zdejmowanie izolacji z kabli
- Ułóż przewody zgodnie z prawidłowym kodem kolorów UTP
- Przetnij żyły prosto.
- Dociśnij złącze mocno.
- Przetestuj kabel

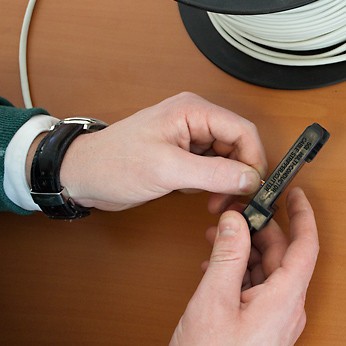

Krok 1: Zdejmij izolację kabla sieciowego
Zdejmij osłonę kabla sieciowego za pomocą ściągacza izolacji. Zobaczysz teraz 4 pary przewodów: biało-niebieski i niebieski, biało-pomarańczowy i pomarańczowy, biało-zielony i zielony, biało-brązowy i brązowy.

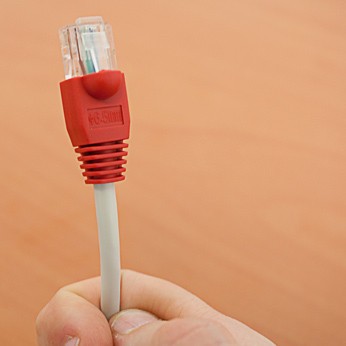

Opcja: Jeśli chcesz założyć osłonkę na kabel, nasuń ją teraz na kabel przed zaciśnięciem złącza.

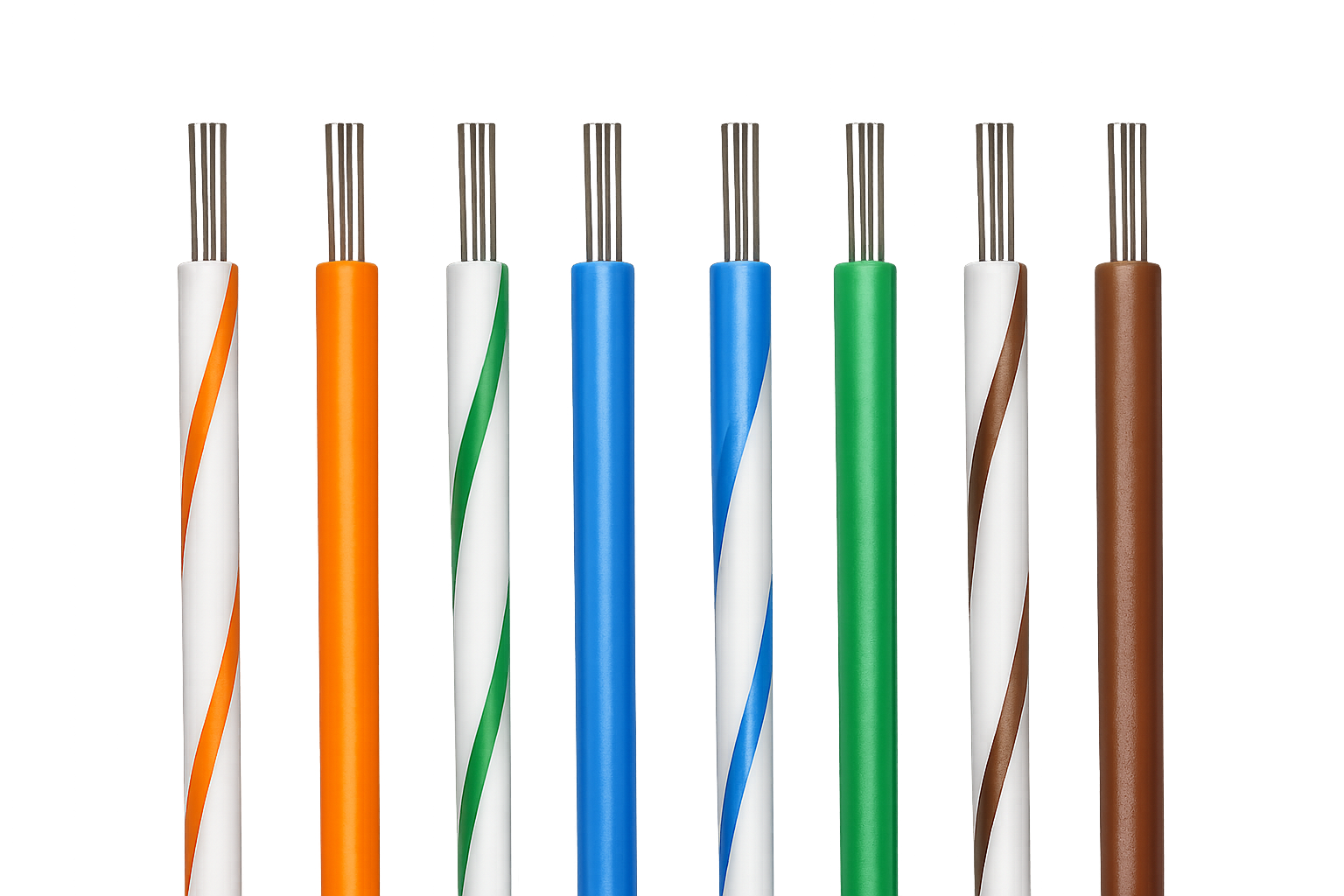

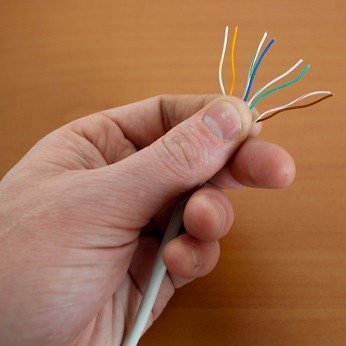

Krok 2: Ułóż żyły we właściwej kolejności
Ułóż kable w następującej kolejności. To jest standard B (EIA/TIA-568B):
- biało-pomarańczowy
- pomarańczowy
- biało-zielony
- niebieski
- niebiesko-biały
- zielony
- brązowo-biały
- brązowy

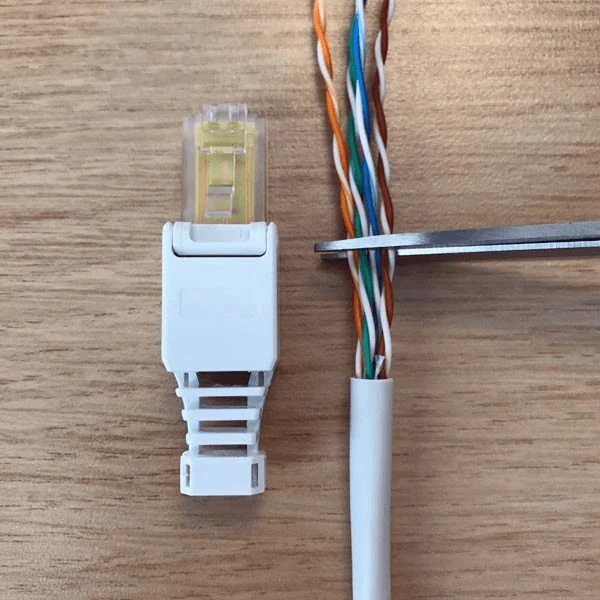

Krok 3: Tnij prosto
Przed włożeniem przewodów do złącza, przytnij je prosto i na tę samą długość. Trzymając złącze wypustką skierowaną w dół, wsuń kable.

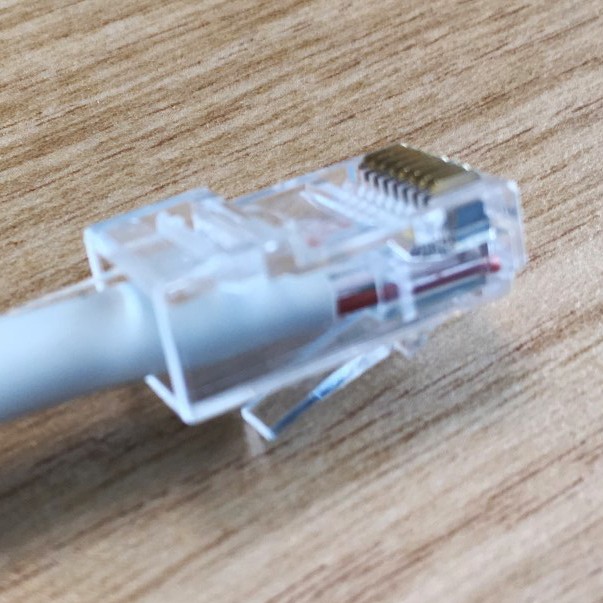

Krok 4: Zaciśnij złącze

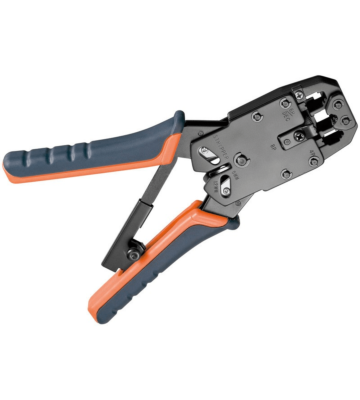

Po umieszczeniu przewodów w złączu w odpowiedniej kolejności kolorystycznej, zaciśnij złącze przy użyciu szczypce zaciskowe .
Jeżeli podłączysz złącze również do drugiego końca kabla, powtórz kroki od 1 do 4 dla drugiego końca kabla.
Krok 5: Przetestuj kabel
Po podłączeniu złączy sprawdź, czy połączenie między kablem a wtyczką jest optymalne. Tylko wtedy uzyskasz silne i stabilne połączenie sieciowe. W tym celu użyj specjalnego testera kabli tester kabli . Tester wysyła sygnały przez kabel i wskazuje, czy wszystkie przewody są prawidłowo podłączone. Jeśli tester wykryje problem, możesz go rozwiązać. Czy nie pojawia się komunikat o błędzie? Twój kabel internetowy jest gotowy do użycia!
Podłącz kabel sieciowy do adaptera
Możesz również wybrać złącze z adapterem. Ten adapter ułatwia ułożenie przewodów w kolejności kolorystycznej. W przypadku złącza z adapterem wykonaj kroki 1 i 2, jak opisano powyżej: zdejmij izolację z kabla i ułóż przewody we właściwej kolejności. Następnie wykonaj następujące czynności:

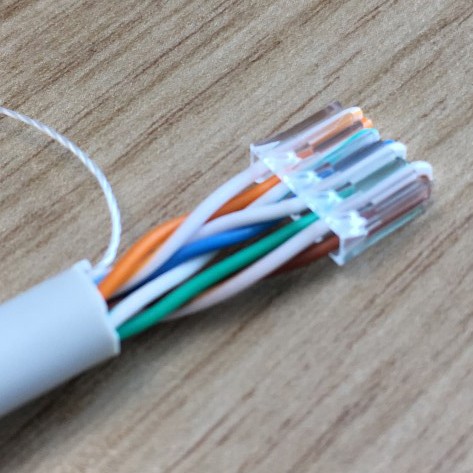

Włóż przewody do dołączonego adaptera zgodnie z sekwencją kolorów. Sekwencja kolorów jest następująca:
- biało-pomarańczowy
- pomarańczowy
- biało-zielony
- niebieski
- niebiesko-biały;
- zielony
- brązowo-biały
- brązowy

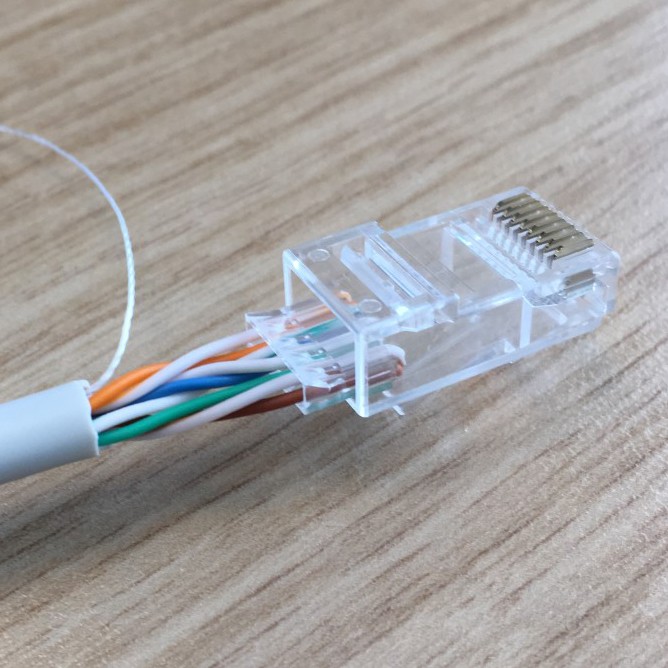

Teraz wsuń adapter do złącza.

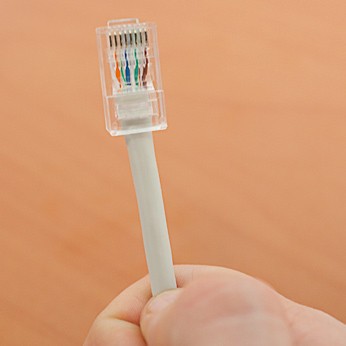

Zaciśnij złącze przy użyciu zaciskarki.
Kabel sieciowy jest gotowy!
Ułożenie żyłMożesz wybierać spośród różnych typów złączy. Kolejność kolorów pozostaje niezmienna; różni się jedynie sposób wsuwania przewodów do złącza. Za pomocą standardowego złącza RJ45 i złączy przelotowych ułóż wszystkie 8 przewodów obok siebie w jednym prostym rzędzie:

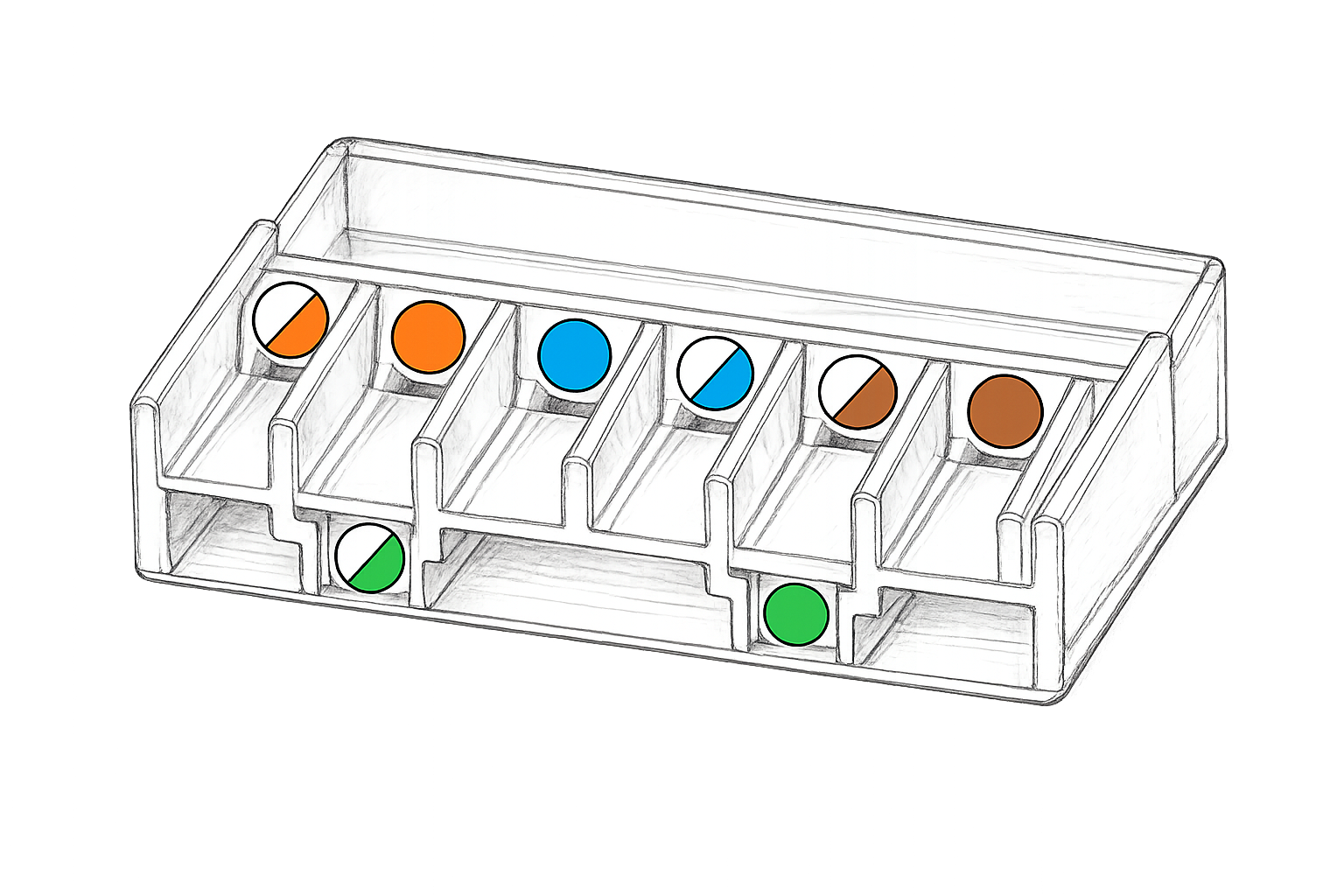

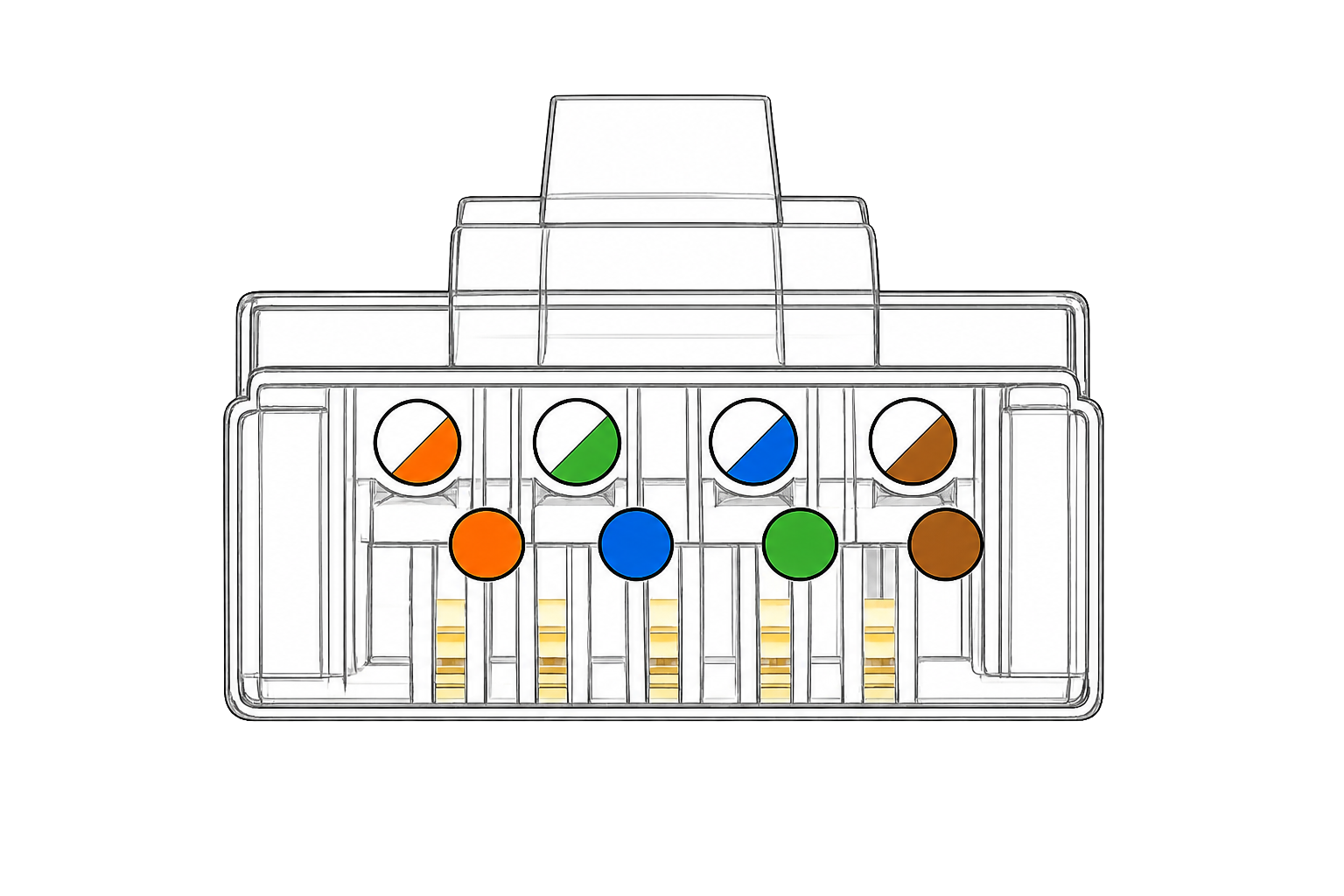

Jeśli używasz złącza z adapterem (prowadnicą żył), przewody są rozłożone na dwóch poziomach. Sześć przewodów znajduje się powyżej, a dwa poniżej: W niektórych złączach, takich jak DC-RJ45-SFTP6AS-10PCE, przewody są ułożone w dwóch rzędach naprzemiennie. Kolejność pozostaje taka sama, ale rozmieszczenie różni się ze względu na wewnętrzną konstrukcję złącza:
|
Przedłuż kabel UTP
Po zakończeniu kabla internetowego za pomocą złącza, możesz go podłączyć. Ale co zrobić, jeśli po pewnym czasie zechcesz położyć kabel internetowy nieco dalej? Czy będziesz musiał ponownie poprowadzić kabel na bębnie od początku?
Na szczęście nie! W tym celu należy użyć łączników, aby połączyć dwa wtyki RJ11 lub RJ45. Łącznik ma dwa porty. W jednym porcie wpinasz złącze, które przymocowałeś do kabla na bębnie. A w drugim porcie wpinasz kabel krosowy podłączony do urządzenia sieciowego. W ten sposób łatwo przedłużysz kabel UTP.
