Jeśli szukasz kabla sieciowego na szpuli, musisz wybrać między kablem z elastycznym a sztywnym rdzeniem. Jednak terminy „sztywny” i „elastyczny” odnoszą się do rdzenia kabla, a nie jego elastyczności. W tym blogu wyjaśnimy różnice i pomożemy Ci wybrać, który rdzeń najlepiej odpowiada Twoim potrzebom.
Różnica między kablem elastycznym a sztywnym
Jak pokrótce wyjaśniono we wstępie, to, czy rdzeń jest elastyczny, czy sztywny, zależy od rodzaju rdzenia kabla. Kable UTP składają się z czterech oddzielnych par przewodów. Jest to wyraźnie widoczne po zdjęciu izolacji z osłony kabla. Jednak każda z tych czterech par przewodów ma również „osłonę kablową”, wykończoną w innym kolorze. Ostatecznie miedziane przewody, którymi przesyłane są sygnały danych, są osadzone w tych czterech parach przewodów. I to właśnie tutaj tkwi różnica między rdzeniem elastycznym a sztywnym.

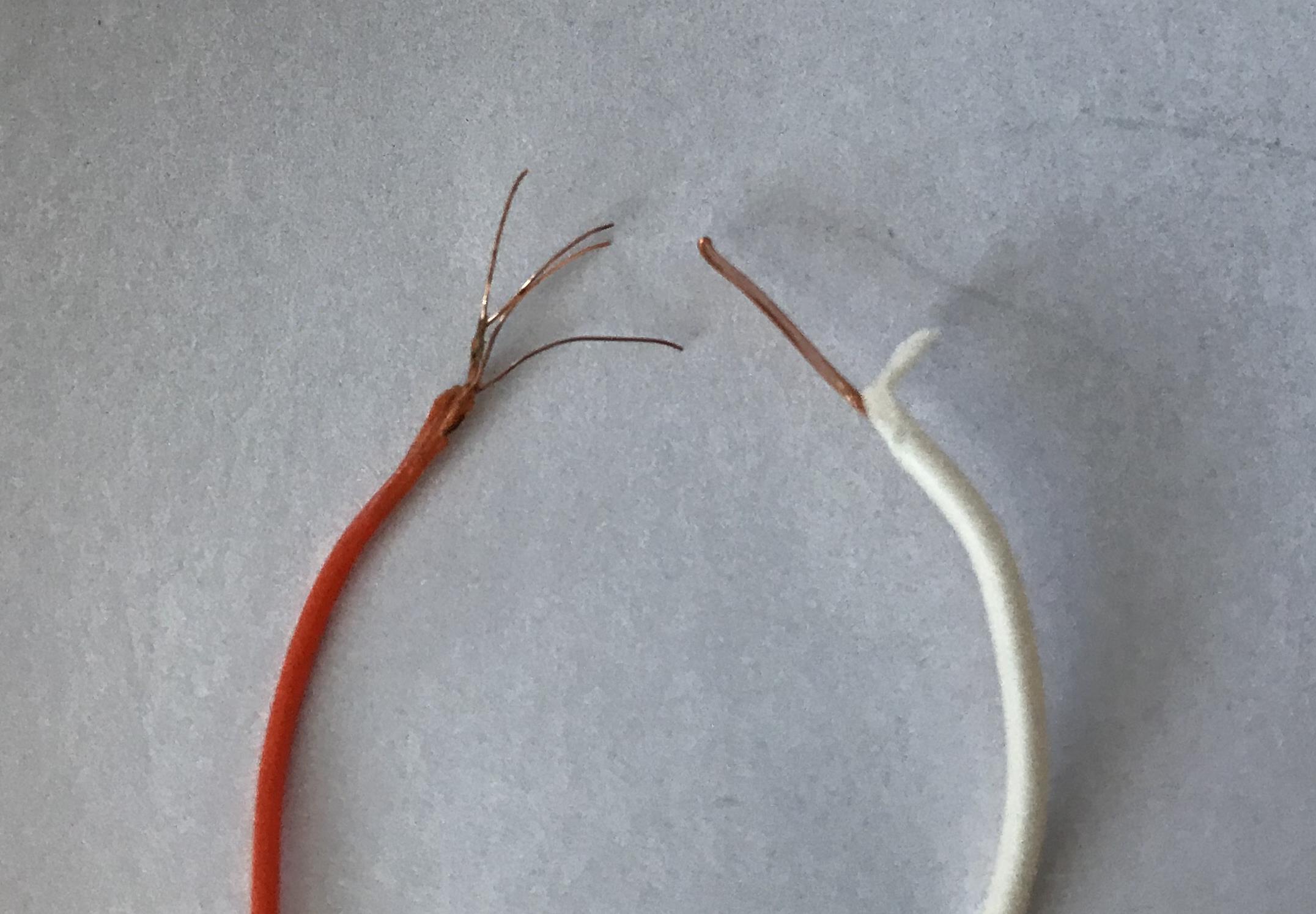

W kablu UTP z giętkim rdzeniem jedna taka para przewodów składa się z wielu bardzo cienkich przewodów miedzianych. W kablu UTP ze sztywnym rdzeniem jedna taka para przewodów składa się z pojedynczego przewodu miedzianego. Jeśli zdejmiemy izolację z jednej takiej pary przewodów zarówno w kablu sztywnym, jak i giętkim, różnica będzie wyraźnie widoczna. Zobacz zdjęcie. Pomarańczowa para przewodów pochodzi z kabla z giętkim rdzeniem, a biała para przewodów z kabla ze sztywnym rdzeniem.
Kiedy potrzebuję elastycznego kabla?
Potrzebujesz kabla kabel na szpuli z elastycznym rdzeniem, jeśli złącza ma być montowany na obu końcach. Wynika to z faktu, że przewodnik złącza, przypominający zaostrzone ostrza, przechodzi całkowicie przez przewód, zapewniając optymalne połączenie. Wynika to z bardzo cienkich przewodów miedzianych. W przypadku sztywnego kabla może się zdarzyć, że zaostrzone ostrza złącza nie przejdą całkowicie przez przewód miedziany lub będą się za nim ślizgać.
Jeśli jednak konieczne jest zakończenie złącza na kablu ze sztywnym rdzeniem, należy wybrać złącza odpowiednie do tego celu. Przy użyciu dobrych szczypce zaciskowe połączenie zostanie nawiązane w 9 na 10 przypadków, ale nigdy nie jest to optymalne rozwiązanie.
Kiedy potrzebny jest mi sztywny kabel?
Jeśli kabel na szpuli ma być zakończony na listwie LSA, zawsze potrzebny jest kabel UTP z rdzeniem litym. Rdzeń lity lepiej przylega, zapewniając optymalne połączenie. Listwy LSA można znaleźć między innymi na panele krosowe i gniazdka ścienne .
Jeśli kabel musi być zakończony na listwie LSA na jednym końcu i wyposażony w złącze na drugim końcu, wymagany jest także sztywny kabel.
Czy nie ma różnicy w elastyczności?
Różnica w elastyczności między sztywnym a elastycznym kablem UTP jest znikoma. Oba kable równie dobrze nadają się do przeciągania przez rury osłonowe lub do gięcia, w pewnym stopniu zapobiegając pękaniu kabla.
Wszystko, co chcesz wiedzieć o kablach UTP, znajdziesz na naszym blogu Który kabel powinienem wybrać? . Znajdziesz tu wszystko, co musisz wiedzieć, jeśli szukasz okablowania UTP.
Krótko podsumowane
Jeżeli złącze ma być zakończone po obu stronach, wybierz elastyczny kabel!
Jeżeli kabel ma być podłączony do listwy LSA, np. w panelu krosowym lub gnieździe ściennym, wybierz kabel sztywny!
