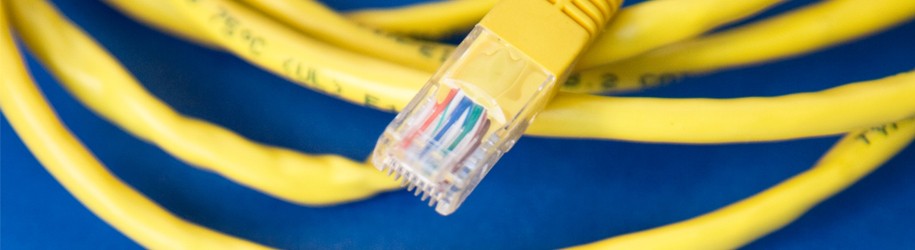

Który kabel powinienem wybrać?

Twoja stara sieć nie jest już w stanie obsłużyć obecnego zużycia internetu: połączenie opóźnia się podczas spotkań online, a pobieranie dużych plików zajmuje mnóstwo czasu. Jeśli to brzmi znajomo, Twoja sieć wymaga modernizacji. A może po raz pierwszy instalujesz sieć przewodową w nowym budynku? W obu przypadkach stoisz przed wyborem kabla UTP, którego będziesz używać od teraz.

Wybierasz kable sieciowe nieekranowane czy ekranowane? CCA czy w 100% miedziane? Elastyczne czy sztywne? A jakiej prędkości transmisji danych i przepustowości oczekujesz? Brzmi skomplikowanie? Wcale nie! Jeśli wiesz, do czego służy połączenie internetowe, z łatwością znajdziesz najlepszy kabel internetowy! Po przeczytaniu tego artykułu dowiesz się, jakie rodzaje kabli UTP są dostępne i który kabel UTP będzie najlepszy dla Twojego konkretnego zastosowania internetowego.

Chcesz szybko rozpocząć budowę sieci?

Praktyczny zestaw szybkiego startu

Czym jest kabel UTP?

Kabel UTP to kabel sieciowy używany do instalacji sieci telefonicznych i komputerowych. Skrót UTP oznacza nieekranowaną skrętkę (Unshielded Twisted Pair). Kabel składa się ze skręconych par przewodów oznaczonych standardowymi kolorami. Kolory są istotne przy podłączaniu kabla do wtyczki lub gniazdka ściennego.

Ściśle rzecz biorąc, kabel UTP jest kablem nieekranowanym. Oznacza to, że nie posiada ekranowania chroniącego przed zakłóceniami elektromagnetycznymi. Jednak UTP jest zazwyczaj używane jako termin zbiorczy dla wszystkich kabli sieciowych, niezależnie od ekranowania. Podobnie, terminy kabel internetowy, kabel Ethernet lub skrętka są używane jako terminy zbiorcze dla wszystkich kabli umożliwiających przesyłanie danych.

Jakiego kabla internetowego potrzebujesz?

Do instalacji okablowania internetowego lub telefonicznego potrzebny jest kabel sieciowy. Można wybrać nieekranowany kabel UTP lub ekranowany kabel sieciowy, taki jak FTP (skrętka foliowana), STP (skrętka ekranowana) lub S/FTP. Dodatkowo można wybrać różne prędkości przesyłu. Wybór zależy od przeznaczenia sieci.

Użycie ekranowanego kabla FTP jest ważne, gdy w pobliżu kabla internetowego znajdują się inne kable koncentryczne, zasilające lub elektryczne. Dzięki zastosowaniu folii w kablu FTP ryzyko awarii połączenia lub transmisji danych (zakłóceń) jest niższe niż w przypadku nieekranowanego kabla UTP.

Jaka jest różnica pomiędzy kablami UTP i FTP?

Użycie ekranowanego kabla FTP jest ważne, gdy w pobliżu kabla internetowego znajdują się inne kable koncentryczne, zasilające lub elektryczne. Dzięki zastosowaniu folii w kablu FTP ryzyko zakłóceń połączenia lub transmisji danych jest mniejsze niż w przypadku nieekranowanego kabla UTP.

Wyjaśnienie oznaczeń

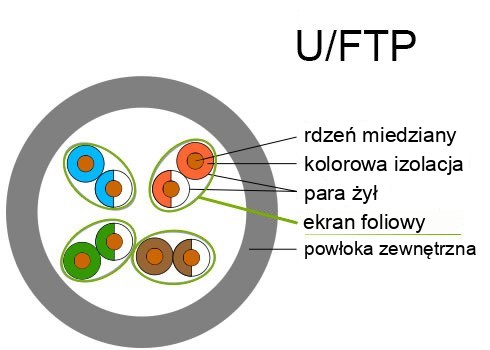

Konstrukcje kabli są oznaczane literami. Poniżej wyjaśniamy różnice między kablami UTP, FTP i STP.

U - Nieekranowany: bez ekranowania.

F - Folia: folia ekranująca wokół par przewodów.

S - Plecionka: pary przewodników są ekranowane za pomocą plecionych metali.

W przypadku par przewodów ekranowanych istnieją dwie dodatkowe wersje:

UTP – pary przewodów nie są indywidualnie ekranowane.

FTP – pary przewodów są indywidualnie ekranowane folią.

Tworzymy warianty używając następujących oznaczeń:

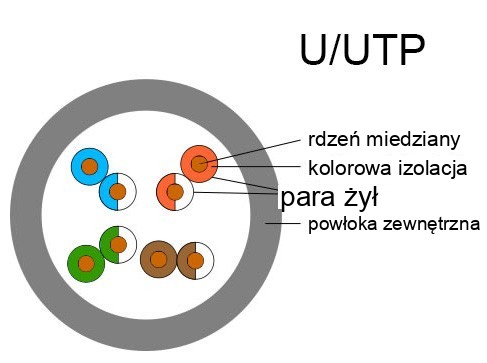

U/UTP: bez ekranowania par przewodów i bez ekranowania każdej pojedynczej pary przewodów.

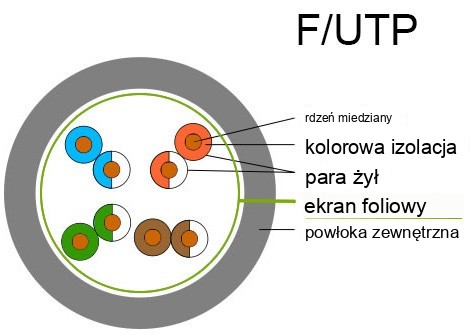

F/UTP: pary przewodów pokryte folią aluminiową, ale bez ekranowania na każdą pojedynczą parę przewodów.

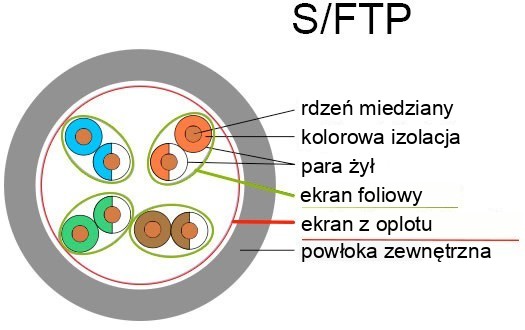

S/FTP: wszystkie pary przewodów zabezpieczone są oplotem metalowym, a każda para przewodów ekranowana jest folią aluminiową.

Aby to wyjaśnić, poniżej przedstawiono różnice.

Każdy z tych wariantów kabla ma swoją własną, specyficzną prędkość. Oznaczamy tę specyfikację symbolem Cat.

Aby wyjaśnić specyfikacje dotyczące składu, poniżej zamieszczono tabelę.

Różnica między Cat5e, Cat6, Cat6a i Cat7

Zasada dotycząca prędkości kabla internetowego jest następująca: im nowszy/wyższy stopień ochrony, tym szybszy kabel. Poniżej wymieniono rodzaje kabli internetowych.

Im wyższa liczba MHz*, tym więcej danych jest przetwarzanych jednocześnie.

Jakiej prędkości potrzebujesz?

Rodzaj kabla sieciowego i wymagana prędkość przesyłu danych zależą od sytuacji, w której kabel sieciowy jest używany. Poniżej przedstawiamy trzy sytuacje, w których rozróżniamy prędkości przesyłu danych.

Sieć domowa: czy korzystasz z kabla internetowego sam, czy z rodziną? W większości przypadków wystarczy kabel Cat6. Czy pobierasz dużo filmów, oglądasz seriale i grasz w gry? W takim razie polecamy kabel Cat6a, ponieważ jego przepustowość oferuje odrobinę więcej.

Stacja ładowania: Jeśli planujesz zainstalować stację ładowania w domu lub biurze, warto poprowadzić kabel danych wzdłuż kabla zasilającego. Nawet jeśli obecnie nie korzystasz z inteligentnej stacji ładowania z funkcją równoważenia obciążenia, to jest to przyszłość. W tym celu najlepiej użyć ekranowanego kabla podziemnego Cat6 (S/FTP).

Biura domowe i MŚP: Czy połączenie sieciowe musi obsługiwać duże przesyłanie i pobieranie danych przez wielu pracowników? A może musisz uczestniczyć w ważnym spotkaniu w Teams z poddasza, podczas gdy Twój syn lub córka gra? W takim przypadku kabel sieciowy musi przetwarzać jednocześnie dużą ilość danych. W takich sytuacjach zalecamy kabel Cat6a.

Większe firmy i sieci IT: Czy pracujesz w sieci z dużą grupą osób? Myślisz o obsłudze klienta, sprzedaży, zakupach i IT? Sieć musi ciężko pracować, aby przesyłać wszystkie dane szybko i bez zakłóceń. Dzięki kablowi Cat7 Twoja sieć poradzi sobie z tymi wyzwaniami, a Ty będziesz gotowy na cyfrową przyszłość.

Można już zauważyć, że kabel Cat5 nie został wyjaśniony. W dzisiejszych sieciach 3G, 4G i 5G, Cat6 stał się standardem. Kabel Cat6 osiąga prędkość do 1 GB na sekundę przy przepustowości 250 MHz. To sprawia, że kabel Cat6 jest idealnym kablem do sieci domowej.

Ale czy chcesz przygotować się na sieć przyszłości? I czy to jest moment, kiedy musisz położyć kabel internetowy na długi czas? W takim razie możesz kupić kabel sieciowy Cat7 z wyprzedzeniem, dla bezpieczeństwa.

Wystarczająco dużo informacji?

Jeśli już dokonałeś wyboru, poniżej znajdziesz kilka kategorii kabli UTP.

kup kabel sieciowy CCA lub 100% miedziany

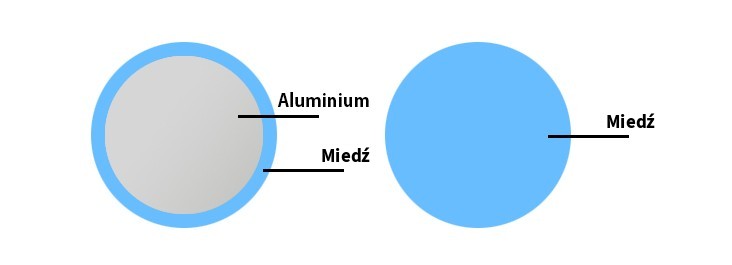

Prędkość transmisji sygnału zależy od przewodnika. Można wybrać przewód CCA lub przewód w 100% miedziany. Przewód w powłoce miedziowo-aluminiowej (CCA) zawiera drut miedziany, ale ma rdzeń aluminiowy. W kablu sieciowym w 100% miedzianym, wszystko jest wykonane z miedzi (jak sama nazwa wskazuje). Kabel CCA wygląda na zewnątrz tak samo jak miedziany kabel sieciowy. Kabel miedziany ma jednak pięć istotnych zalet.

• Kabel miedziany dłużej zachowuje elastyczność.
• Niższe ryzyko pęknięcia kabla.
• Kabel miedziany lepiej przewodzi sygnały.
• Opór prądu stałego jest mniejszy.
• Zgodny z normą ANSI/TIA-568-B2-1.

Aby w pełni wykorzystać możliwości kabla UTP, maksymalna rezystancja nie może przekraczać 9,38 oma prądu stałego na 100 metrów przy grubości przewodu AWG24 (0,205 mm²). Miedź jest w stanie to osiągnąć. W rezultacie kabel w 100% miedziany oferuje optymalną prędkość i niezawodność dla danej kategorii kabla UTP.

Kabel sieciowy CCA to tańsza wersja, co jest również jego główną zaletą. Wybierając kabel CCA, należy zastanowić się, czy potencjalnie niższa prędkość przesyłu danych i większe prawdopodobieństwo słabego sygnału nie będą stanowić problemu.

Uwaga: jeśli korzystasz z PoE (Power over Ethernet)? W takim przypadku zawsze zalecamy zakup kabla w 100% miedzianego.

Różnica między kablem elastycznym a sztywnym

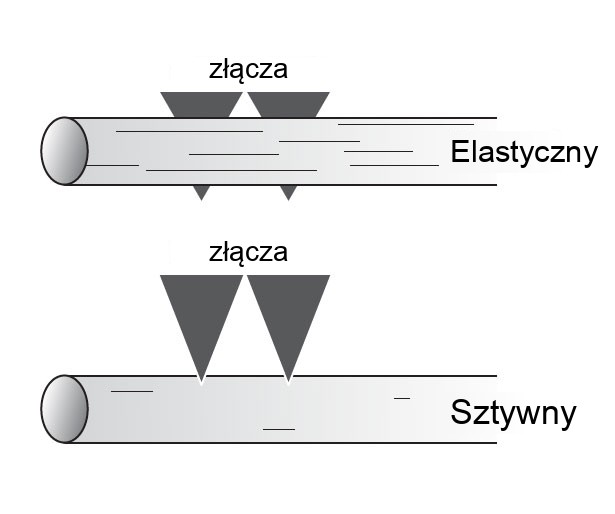

Wybierając odpowiedni kabel UTP, należy z góry rozważyć sposób zakończenia kabla sieciowego. Ma to wpływ na to, czy należy kupić kabel sieciowy elastyczny, czy sztywny. To, czy kabel jest elastyczny, czy sztywny, zależy wyłącznie od konstrukcji poszczególnych żył.

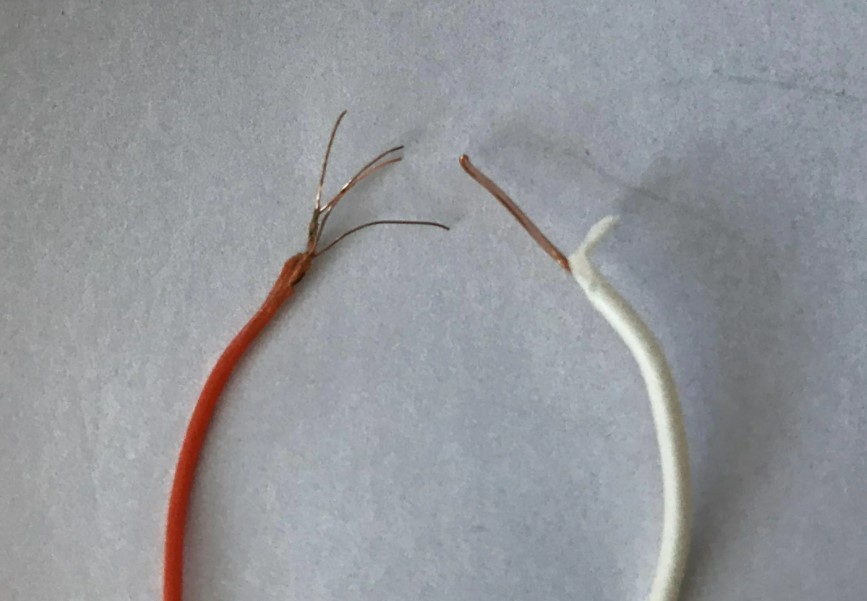

Zdejmując izolację z kabla UTP, widać 8 małych przewodów. Zdejmując izolację z tych przewodów pojedynczo, widać różnicę między elastycznym a sztywnym. Kabel elastyczny składa się z wielu mniejszych przewodów miedzianych (kabel po lewej stronie na zdjęciu). Kabel sztywny składa się z jednego, litego przewodu (kabel po prawej stronie na zdjęciu).

Podłączanie kabla UTP

Kabel UTP można zainstalować na dwa sposoby.

1. Podłącz do gniazdka ściennego lub panelu krosowego

Kabel sztywny nadaje się do zakończenia kabla internetowego w gnieździe ściennym lub panelu krosowym. Kabel ten lepiej przylega do listwy LSA, zapewniając tym samym najlepsze możliwe połączenie. Do zakończenia kabla sztywnego należy użyć zaciskarki LSA.

2. Podłącz złącze RJ45 do kabla

Elastyczny kabel nadaje się do zakończenia kabla internetowego złączem RJ45. Dzieje się tak, ponieważ styk wtyczki RJ45 przechodzi całkowicie przez rdzeń przewodu. Zapewnia to najlepsze możliwe połączenie.

Uwaga: nigdy nie montuj wtyczki RJ45 na sztywnym kablu. Złącze ma niewielki lub żaden kontakt z przewodami litymi, co stwarza ryzyko ich wysunięcia się poza rdzeń. Skutkuje to słabym połączeniem. Czy nadal chcesz zamontować wtyczkę RJ45 na sztywnym kablu? Wybierz wtyczkę odpowiednią do tego kabla. Zobacz złącza Cat6a do sztywnych kabli tutaj.

Chcesz zacząć szybko? Nasza rada na sytuację domową.

Jak już przeczytałeś, nie można udzielić ogólnej porady odnośnie tego, jakiego kabla i złączy powinieneś użyć w swojej sytuacji.
Jednak, bazując na naszych najczęściej zadawanych pytaniach, uważamy, że możesz szybko rozpocząć korzystanie z poniższych produktów w domu.

Potrzebujesz więcej informacji? Jesteśmy tu dla Ciebie!
