Instalując sieć danych lub tworząc kabel krosowy, należy przetestować kabel UTP. Często się o tym zapomina. W rezultacie kabel może nie być podłączony optymalnie lub poprawnie. Ale co dokładnie jest nie tak? Tester kabli wyjaśni tę kwestię.
Testowanie kabli sieciowych podczas instalacji sieci kablowej

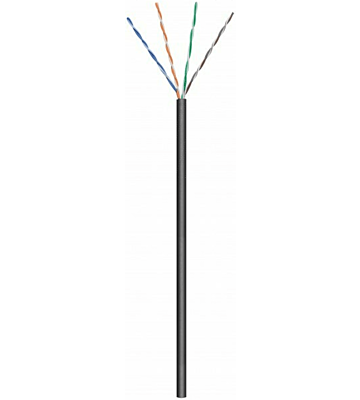

Do przeciągania kabli potrzebny jest kabel instalacyjny na bębnie. Zaletą Kabel Danicom Cat6 na szpuli jest to, że można go łatwo przeciągnąć przez ścianę lub rurę instalacyjną. W ten sposób kable są starannie ukryte. Niezależnie od tego, czy podłączasz zainstalowany kabel do złączy, gniazdek ściennych, czy paneli krosowych, zawsze potrzebujesz testera kabli sieciowych po instalacji. tester kabli sprawdza, czy sieć jest prawidłowo podłączona, a przewody kabli są optymalnie podłączone.
Jak działa tester kabli UTP?
UTP tester kabli to urządzenie, które sprawdza, czy przewody kabla są prawidłowo podłączone. Działa to w następujący sposób:

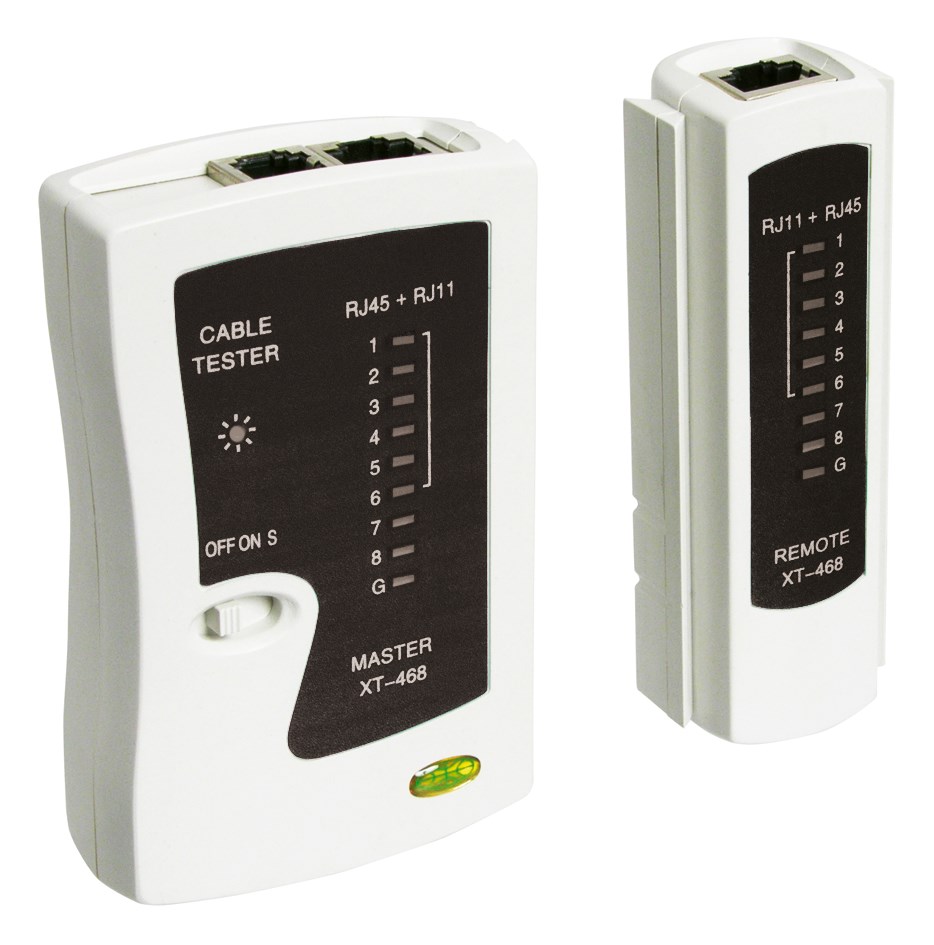

Testery okablowania składają się z dwóch części: jednostki głównej i jednostki zdalnej. Włóż jedną wtyczkę kabla do jednostki głównej, a drugą wtyczkę do jednostki zdalnej. Tester okablowania sieciowego wyświetla numery od 1 do 8. Są to 8 żył kabla UTP.
Po podłączeniu kabla do testera, cyfry od 1 do 8 zaświecą się sekwencyjnie. Oznacza to, że przewody są podłączone prawidłowo.
Jeśli jakaś liczba jest pomijana i nie świeci się – na przykład liczba przeskakuje z 3 na 7 – oznacza to, że kabel nie jest prawidłowo podłączony. Aby zapewnić optymalne połączenie sieciowe, należy wyjąć kabel ze złącza i ponownie go podłączyć. Tester kabli internetowych to poręczne narzędzie niezbędne podczas instalacji sieci przewodowej.
Najpopularniejsze kable sieciowe
Rozwiązywanie problemów z kablami
Nieprzerwany transfer danych ma kluczowe znaczenie dla wydajności Twojej sieci. Mogą jednak pojawić się problemy i nieoczekiwane przerwy w działaniu. Wyjaśniamy najczęstsze przyczyny awarii sieci i podpowiadamy, jak je rozwiązać.
Kable ekranowane lub nieekranowane
W przypadku kabli sieciowych można wybierać między ekranowanymi kablami FTP lub STP a nieekranowanymi kablami UTP. Jeśli kabel danych znajduje się obok kabla zasilającego lub koncentrycznego, potrzebne są kable ekranowane. Ekranowanie zapobiega zakłóceniom podczas transmisji danych. Jeśli w pobliżu nie ma kabla zasilającego ani koncentrycznego, wystarczy kabel nieekranowany. Jeśli nie masz pewności, czego potrzebujesz, dla bezpieczeństwa zalecamy użycie kabla ekranowanego.
Optymalne połączenie
Aby zapewnić bezbłędną transmisję danych, kabel musi być podłączony do złącza RJ45 na obu końcach lub do listwy LSA w gnieździe ściennym lub panelu krosowym. Ważne jest, aby pary przewodów kabla stykały się ze złączem/listwą LSA. Informacje na temat prawidłowego podłączenia kabla można znaleźć w naszym artykule na blogu „Podłączanie kabla FTP do ekranowanego złącza lub gniazda ściennego”.
Wybierz odpowiednią długość kabla
Kabel Ethernet nie może być dłuższy niż 100 metrów. Przy dłuższych kablach sygnał może być słabszy, a transmisja danych trwa dłużej. Gotowe kable krosowe można kupić w wymaganych długościach od 25 cm do 50 metrów włącznie. Kable na szpuli (kable instalacyjne) są dłuższe i należy je przyciąć do odpowiedniej długości.
Kategoria kabla
Wybierz kategorię kabla, która odpowiada Twojemu użytkowaniu internetu. Połączenie będzie miało cechy pożądanego połączenia CAT tylko wtedy, gdy wszystkie kable i urządzenia sieciowe będą należeć do tej samej kategorii. Łączenie różnych kategorii może prowadzić do spadku prędkości lub zmniejszenia przepustowości.
