Konfiguracja przewodowej sieci domowej zależy wyłącznie od Twoich potrzeb. Musisz wziąć pod uwagę między innymi lokalizację sieci, liczbę urządzeń, które chcesz podłączyć, oraz ich typ. W tym artykule opisujemy, co jest potrzebne do konfiguracji przewodowej sieci domowej i krok po kroku prowadzimy Cię przez proces instalacji.
Czym jest przewodowa sieć domowa?
Internet powstaje dzięki połączonym komputerom i kablom sieciowym. Potrzebujesz silnego i stabilnego połączenia internetowego wszędzie – w domu i biurze. Streaming filmów i seriali, gry online i praca (z domu) wymagają dobrej sieci. Dlatego instalujesz przewodową sieć domową.
Uwaga: przewodowa sieć domowa może mieć zasięg do 90 metrów. Potrzebujesz większego zasięgu? Wybierz światłowód.
Wymagania dla przewodowej sieci domowej
Do ułożenia i zainstalowania sieci potrzebne są trzy rzeczy:
- Kable
- Kable internetowe lub;
- Kable krosowe
- Narzędzia
- Narzędzie uderzeniowe LSA lub;
- Narzędzie do zaciskania listew zaciskowych Digitus
- Akcesoria
- Złącza RJ45 lub;
- Moduły keystone;
- Gniazdo ścienne i/lub panel krosowy lub;
- Skrzynka multimedialna Keystone
- Opcjonalnie: przełącznik lub przełączniki
Poniżej wyjaśniamy wymagania dotyczące każdego przedmiotu i pomagamy dokonać właściwego wyboru.
Jakiego kabla internetowego potrzebujesz?
Do instalacji przewodowej sieci domowej należy użyć kabla Cat5e, Cat6, Cat6a lub Cat7. Im wyższe oznaczenie Cat, tym większa przepustowość i wyższe prędkości, jakie może osiągnąć kabel.
W przypadku kabli sieciowych można wybierać między kablem elastycznym a sztywnym. Określenie „elastyczny” lub „sztywny” odnosi się do rdzenia kabla i nie mówi nic o jego elastyczności.
- Jeśli kończysz kabel złączami złącza , wybierz elastyczny kabel sieciowy ( kabel krosowy ).
- Wybierz sztywny kabel sieciowy, jeśli chcesz zakończyć ten kabel na gniazdka ścienne lub panele krosowe
Kup kable Cat5e Kup kable Cat6 Kup kable Cat6a
Możesz również zdecydować się na kable krosowe. Ich zaletą jest to, że często można je schludnie ukryć za listwami przypodłogowymi. Kable krosowe to standardowe kable sieciowe z wtyczkami RJ45 już zamocowanymi na końcach. Wybierając kabel krosowy, automatycznie wybierasz kabel elastyczny.
Chcesz dowiedzieć się więcej o kablu elastycznym lub sztywnym? Przeczytaj o tym w tym artykule: Który kabel wybrać?
Wskazówka od naszego technika
Chcesz mieć stabilne połączenie internetowe przez cały czas? Wybierz kabel sieciowy w 100% miedziany. Rdzeń wykonany jest w całości z miedzi, co gwarantuje optymalne przewodzenie sygnału. Dzięki temu możesz pracować (z domu), grać w gry lub streamować w stabilnej sieci z silnym sygnałem w całym domu lub biurze.
Uważasz, że kable sieciowe wykonane w 100% z miedzi są zbyt drogie? W takim razie możesz zdecydować się na kable CCA. To tańsze warianty kabli sieciowych. CCA oznacza, że przewodniki w kablu są wykonane z aluminium pokrytego warstwą miedzi. Jednak ryzyko zakłóceń sygnału jest w tym przypadku wyższe.
Ponieważ sieć (domową) instalujesz tylko raz, praktycznym rozwiązaniem jest zakup Kabel Cat6 na szpuli . W ten sposób zawsze będziesz mógł ułożyć odpowiednią odległość.
Kabel sieciowy nieekranowany lub FTP
Po dokonaniu wyboru między kablem elastycznym lub sztywnym, wykonanym w 100% z miedzi lub CCA, należy jeszcze podjąć decyzję, czy zastosować kabel sieciowy ekranowany (FTP) czy nieekranowany.
- Wybierz nieekranowany kabel sieciowy jeśli w pobliżu kabli sieciowych nie występują żadne zewnętrzne pola magnetyczne.
- Wybierz ekranowane kable krosowe Cat6 jeśli w pobliżu znajduje się kabel koncentryczny, zasilający lub wysokiego napięcia.
Różnica między zakończeniem na złączach, gnieździe ściennym/panelu krosowym lub keystone’ach
Kable sieciowe mogą być zakończone na różne sposoby.
- Zakończenie na złączach: w tej metodzie wciskasz złącze RJ45 na końce kabla sieciowego. Podłączasz jeden koniec do routera, a drugi do telewizora Smart TV, na przykład.
- Zakończenie na gnieździe ściennym lub panelu krosowym: w tej metodzie sztywny kabel sieciowy wciska się w listwę LSA panelu krosowego za pomocą narzędzia do zaciskania LSA. Podczas zakańczania na panelu krosowym ważne jest, aby wykonać to zgodnie ze standardem B. Chcesz zobaczyć, jak to działa? Przeczytaj nasz artykuł: Zakończenie panelu krosowego – jak to zrobić?
- Zakończenie na skrzynce Keystone Media Box: Czy używasz kabli krosowych do konfiguracji sieci domowej? Jeśli tak, konieczne jest umieszczenie kamienie węgielne na końcach tych kabli ze standardowymi złączami RJ45. Następnie należy podłączyć ten keystone do skrzynki Keystone Media Box.
Zobacz wszystkie złącza Keystone
Kup skrzynkę multimedialną Keystone
Jakich narzędzi potrzebujesz?
Do zakończenia kabli sieciowych potrzebne są narzędzia.
- Jeśli chcesz zainstalować sieć za pomocą jednego narzędzia, kup narzędzie do montażu LSA. Narzędzie do montażu zdejmuje izolację z kabli, a po wciśnięciu kabli do panelu krosowego lub gniazda ściennego, narzędzie natychmiast odcina nadmiar kabla.
- Za pomocą zaciskarki Digitus do zaciskania listew zaciskowych, pary przewodów kabla UTP z odsłoniętą izolacją wciska się do listwy LSA panelu krosowego lub gniazda ściennego. W przypadku tego narzędzia ważne jest, aby najpierw zdjąć izolację z kabla sieciowego, a następnie przyciąć go na odpowiednią długość.
kup akcesoria sieciowe
Istnieje sześć typów akcesoriów sieciowych
- Złącza RJ45 nadają się do kabli elastycznych i sztywnych. Podczas zaciskania złącze zaciska się na kablu, tworząc połączenie z rdzeniem.
- Keystone: Umożliwia podział panelu krosowego lub skrzynki multimedialnej i nawiązanie połączenia RJ45. Keystone RJ45 ma z jednej strony złącze, do którego pasuje wtyczka Ethernet. Z drugiej strony znajduje się listwa LSA, w której można zakończyć kabel.
- Gniazdo ścienne: należy podłączyć sztywny kabel do gniazda ściennego, znanego również jako puszka podtynkowa lub natynkowa. Jeśli wybierzesz kabel FTP, upewnij się, że kupisz również ekranowane gniazdo ścienne. Należy również dopasować typ kabla (6, 6a, 7 lub wyższy) do typu gniazda.
- Patch panel: Aby utworzyć połączenie z gniazdka ściennego, na przykład do komputera, czy należy podłączyć kabel sieciowy do gniazdka ściennego? Następnie należy zamontować drugi koniec kabla na listwie LSA w patch panelu.
- Skrzynka multimedialna Keystone: Skrzynka multimedialna Keystone jest przeznaczona do montażu modułów Keystone. Moduły Keystone są mocowane do kabli krosowych.
- Przełącznik: Potrzebujesz przełącznika, jeśli brakuje Ci portów sieciowych. Zazwyczaj router ma 4 porty. Za pomocą przełącznika możesz rozszerzyć liczbę portów do 48, co pozwoli Ci podłączyć więcej urządzeń do sieci przewodowej.

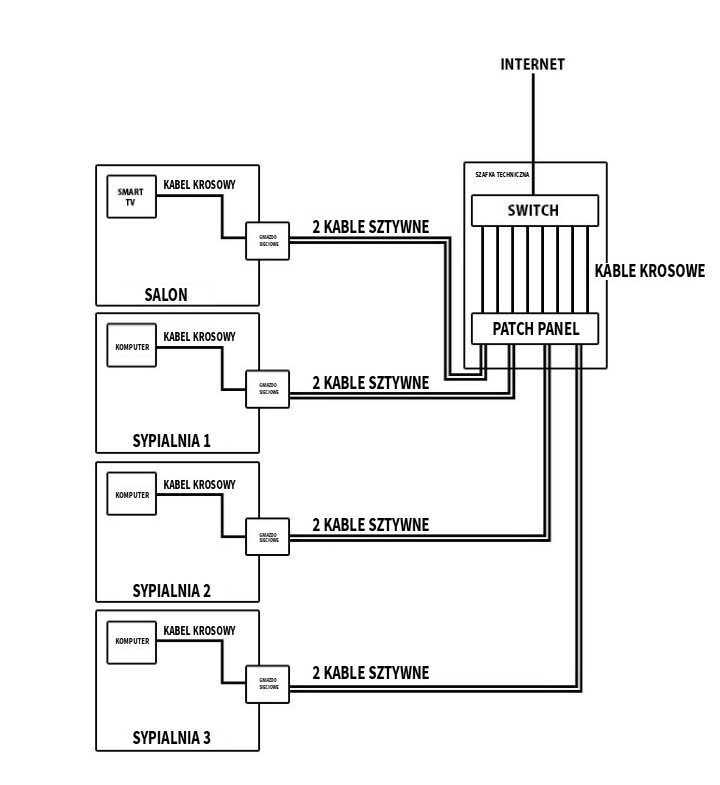

Podłączanie sieci domowej krok po kroku
Krok 1: Określ przestrzenie
Najpierw musisz zdecydować, które urządzenia chcesz połączyć kablem. Następnie określ, skąd poprowadzisz kable sieciowe. Często będzie to szafka teletechniczna lub serwerownia.
Krok 2: Układanie kabli
Poprowadź kable z szafki teletechnicznej lub serwerowni do różnych pomieszczeń, które wskazałeś w kroku 1. W większości przypadków kable ukrywa się w rurach osłonowych. W nowych budynkach często występują puste rury osłonowe, przez które przeciąga się kable sieciowe za pomocą przeciągacza.
W istniejących domach konieczne jest wywiercenie otworów w ścianach. Czasami możliwe jest również ukrycie kabli sieciowych za listwami przypodłogowymi. Czy nie jest to rozwiązanie w Twojej sytuacji? W takim razie zastosuj kanały kablowe.
Krok 3: Zakańczanie kabli
Rodzaj kabla (giętki lub sztywny) decyduje o sposobie jego zakończenia. W szafce teletechnicznej można użyć puszek podtynkowych lub natynkowych, puszki Keystone Media Box lub panelu krosowego. Jeśli używasz złączy RJ45, zaciśnij je na kablach.
Krok 4: Przetestuj połączenie internetowe
Po ułożeniu i podłączeniu wszystkich kabli, zaleca się przetestowanie połączenia. Można to zrobić za pomocą testera okablowania lub kompletnego zestawu narzędzi sieciowych. Czy wszystko działa poprawnie? Oznacza to, że sieć została skonfigurowana poprawnie!
