W tym artykule wyjaśniamy, jak zamontować beznarzędziowe złącze RJ45 na kablu internetowym. W przeciwieństwie do standardowego złącza RJ45, zaciskanie złącza RJ45 bez użycia narzędzi na kablu nie jest wymagane.
O tym, jak zakończyć standardowe złącze w kablu internetowym, możesz przeczytać na naszym blogu Jak wykonać kabel UTP?
Czego potrzebujesz?
- Kabel Cat5e na szpuli lub Kabel Cat6 na szpuli
- Złącze RJ45 Cat5e UTP bez użycia narzędzi lub Złącze RJ45 Cat6 UTP bez użycia narzędzi

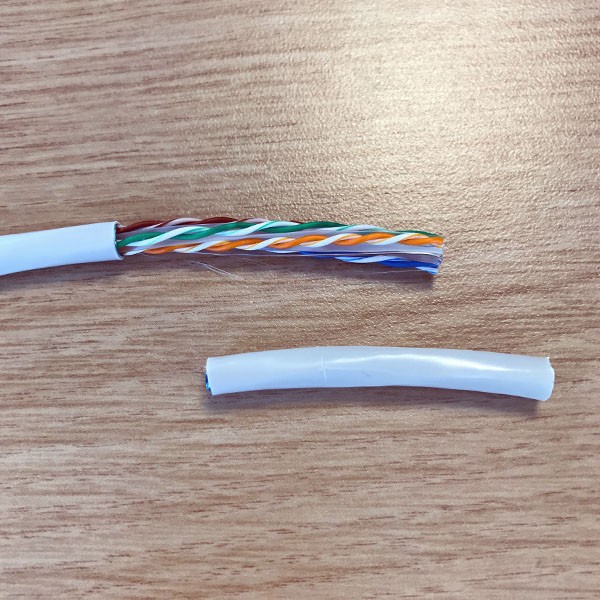

Krok 1 – Zdejmij izolację z kabla, tak aby pary przewodów były widoczne

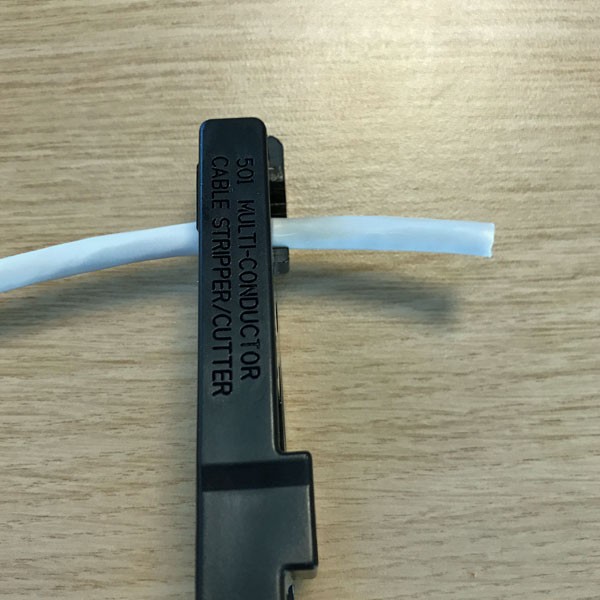

Do usunięcia izolacji kabla można użyć ściągacza izolacji.
 |  |
Tutaj wyraźnie widać cztery pary przewodów:
1: Biało-niebieski i niebieski
2: Biało-pomarańczowy i pomarańczowy
3: Biało-zielony i zielony
4: Biało-brązowy i brązowy

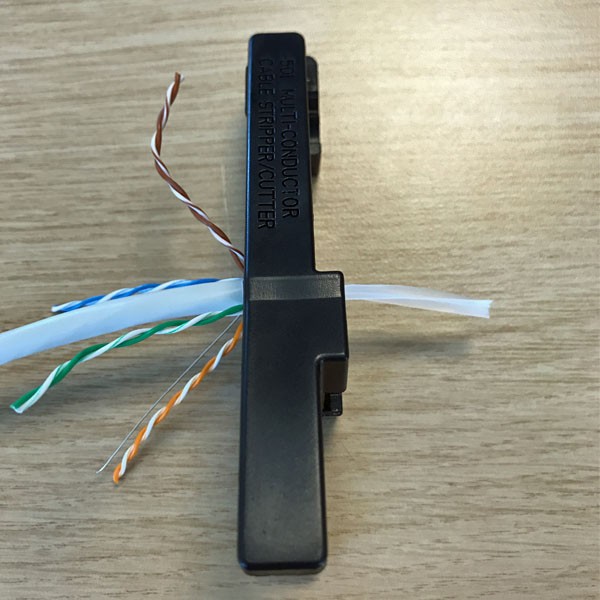

Krok 2 – Usuń „biały krzyż” z kabla
Za pomocą ściągacza izolacji zegnij pary przewodów w dół, aby odciąć „biały krzyż” na środku kabla.
 |

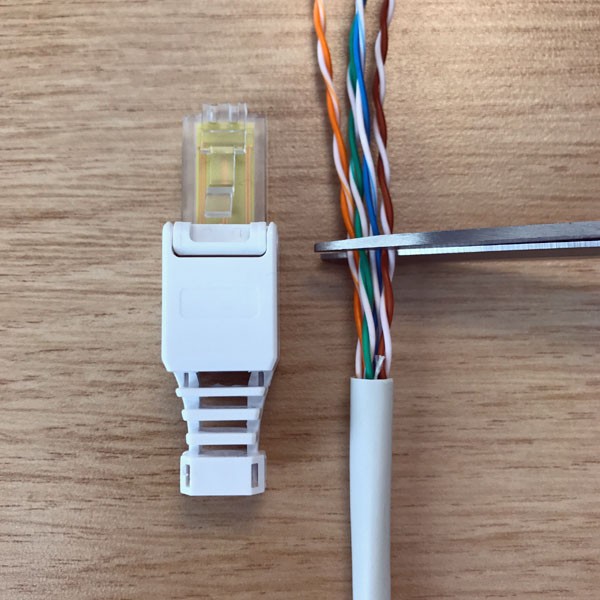

Krok 3 – Przytnij pary przewodów prosto i na wymiar
 |

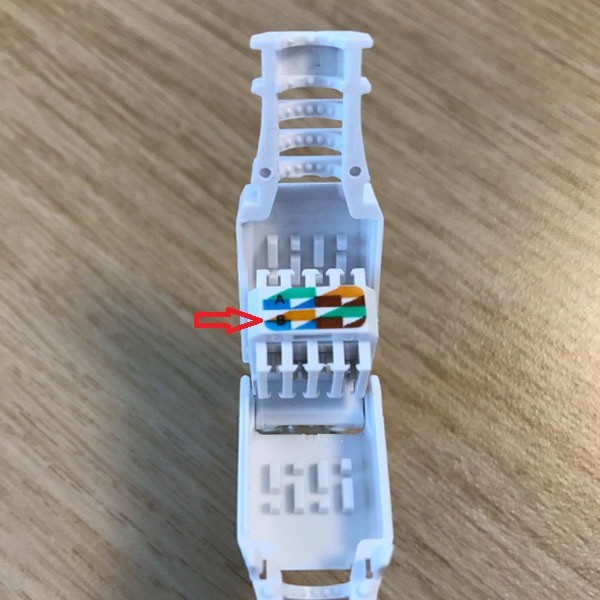

Krok 4 – Ułóż żyły w odpowiedniej kolejności kolorów zgodnie ze standardem B
 | Górny rząd B-standard 1: Biało-pomarańczowy 2: Pomarańczowy 3: Biało-zielony 4: Zielony Dolny rząd B-standard 5: Niebieski 6: Biało-niebieski 7: Brązowy 8: Biało-brązowy |

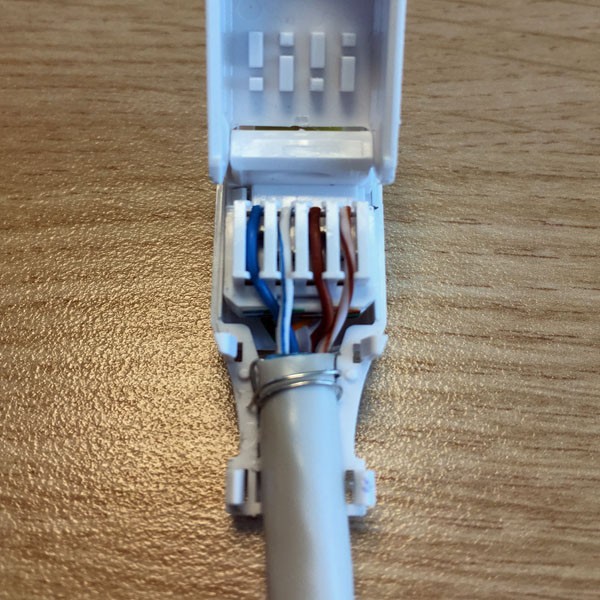

Krok 5 – Wsuń pary przewodów do złącza beznarzędziowego

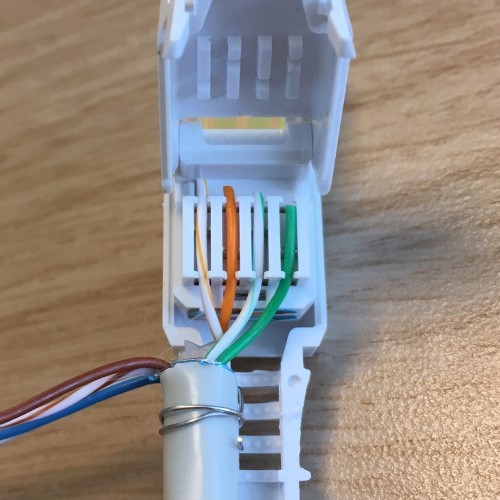

Stosuj się do kolejności kolorów zgodnej ze standardem B. Na lewym obrazku widać górną kolejność kolorów przewodów, jak wyjaśniono w kroku 4, a na prawym obrazku, po odwróceniu złącza, dolną kolejność przewodów, jak wyjaśniono w kroku 4.
 |  |

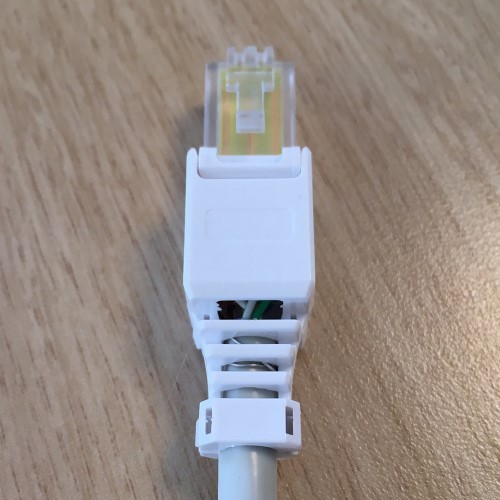

Krok 6 – Zamknij złącze bez użycia narzędzi
 |
